Аналоговый выходной модуль RAG1515

с 2 аналоговыми выходамидля автоматизации процессадля шкафа управления

Обзор

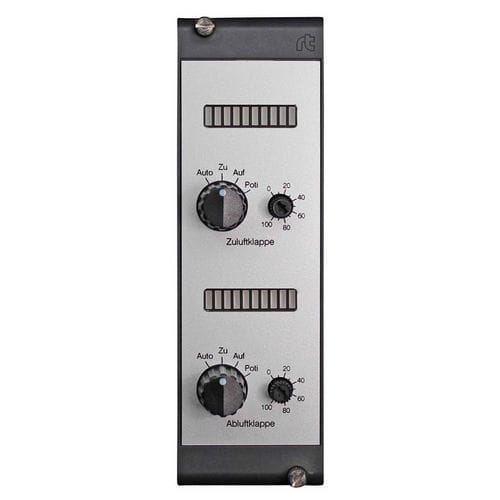

RAG1515 — аналоговый модуль с двумя каналами 0–10 В, интегрированным управляющим переключателем, потенциометром и шкальным индикатором. Предназначен для монтажа в 19-дюймовую раму (ширина 8 TE) и преобразует DDC-входы в выходы полевых модулей. Номер изделия: 00001114

Технические данные

• Питание: 24 В AC/DC, ±10%
• Макс. потребление: 80 мА
• Входы: 0–10 В (DDC)
• Входное сопротивление: 100 кΩ
• Выходы: 0–10 В на полевой модуль; макс. нагрузка 10 мА
• Выходное сопротивление: 100 Ω
• 1× фиксированный выход 10 В, макс. 10 мА
• Коммутируемая мощность: 20 VA / 20 W; макс. напряжение коммутации: 50 В AC/DC; коммутационный ток: 200 мА
• Ток покоя: макс. 1 А
• Мин. число коммутаций: 50 000
• Степень защиты: IP40 (IP54 с крышкой/окном)
• Габариты: ширина 8 TE (40,5 мм), высота 3 HE (129 мм), глубина установки < 80 мм
• Клеммы: 2,5 мм² встраиваемая винтовая клемма
• Крепление: 19-дюймовая рама
• Температура эксплуатации: 0 ... 50 °C; хранение/транспорт: -20 ... +70 °C
• Относительная влажность: 5 ... 95 %, без конденсата
• EMC / стандарты испытаний: EN 61000-4-2, EN 61000-4-5, EN 61000-4-4 (подробности в технических данных)
• Вес: 0,141 kg

Особенности

• Два независимых аналоговых канала 0–10 В
• Интегрированный управляющий переключатель для локального управления
• Фронтальный потенциометр для ручной настройки
• Фронтальный шкальный индикатор для визуальной индикации уровня сигнала
• Компактная ширина 8 TE для интеграции в 19-дюймовый шкаф
• Встраиваемые винтовые клеммы 2,5 мм² для удобного монтажа проводки
• Множественные меры защиты EMC/ESD против скачков и помех

Применение
Разработан для систем автоматизации зданий и промышленных шкафов управления, где требуется преобразование и локальная регулировка DDC-сигналов. Подходит для щитов управления и интерфейса полевых сигналов. Номер изделия: 00001114
