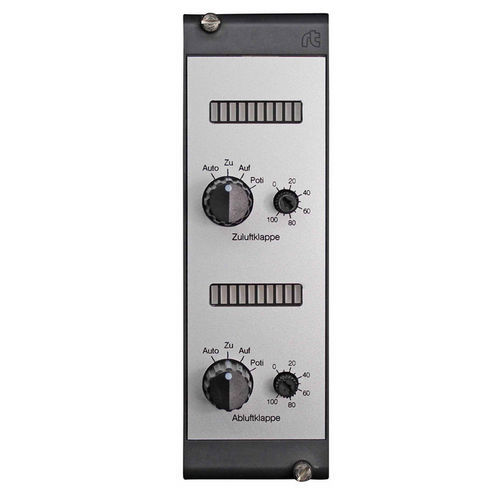

Аналоговый модуль контроля RAG1515-H0

выходной2 S

Информация о продукте
Ручной аналоговый модуль с аварийной функцией для 1 или 2 аналоговых выходов (0–10 В). Предназначен для ручного перекрытия выходов контроллеров или DDC‑систем. Вращающийся переключатель ('Auto' / 'Закр' / 'Откр' / 'Pot') выбирает режим работы: в 'Auto' сигнал определяется системой управления; в 'Pot' встроенный потенциометр позволяет плавно задавать выход от 0 до 10 В. Текущий уровень выхода отображается на шкале‑индикаторе. Клемма 43 обеспечивает 10 В DC (напр., для противообледенительной функции). Каждый выход может нагружаться до 10 мА. Позиция 'Auto' каждого переключателя выведена на клемму без потенциала. Если требуется локальная индикация состояния (потенциометр Закр‑Откр), указывайте суффикс типа -H0. Варианты: RAG0015 = 1 аналоговый выход, RAG1515 = 2 аналоговых выхода.

Особенности

• Ручной уровень управления с аварийной функцией для 1 или 2 аналоговых выходов (0–10 В)
• Вращающийся переключатель с положениями: Auto / Закр / Откр / Pot
• В позиции 'Pot': плавная регулировка выходного сигнала 0–10 В через встроенный потенциометр
• Шкала‑индикатор для визуализации выходного напряжения
• Клемма 43 предоставляет 10 В DC (напр., для противообледенения)
• Выходы нагрузимы до 10 мА каждый
• Позиция 'Auto' каждого переключателя выведена на клемму без потенциала
• Указывать суффикс -H0 при необходимости локальной индикации (потенциометр Закр‑Откр)
• Варианты: RAG0015 = 1 выход, RAG1515 = 2 выхода

Технические характеристики

• Модель / Коммерческое обозначение: RAG1515-H0
• Производитель / Бренд: romutec Steuer- und Regelsysteme GmbH
• Номер изделия / SKU: 00001735
• Выходной сигнал: 0–10 В (аналоговый)
• Количество выходов: 2 (RAG1515); 1 (вариант RAG0015)
• Нагрузка выхода: до 10 мА на выход
• Потенциометр: встроенный, плавная регулировка 0–10 В
• Шкала‑индикатор: присутствует, показывает выходное напряжение
• Вспомогательная клемма 43: 10 В DC доступно
• Позиция 'Auto': выведена на клемму без потенциала
• Суффикс типа для локальной индикации: -H0
• Вес (meta): 0.141 kg
• Дата выпуска (meta): 2026-04-28
