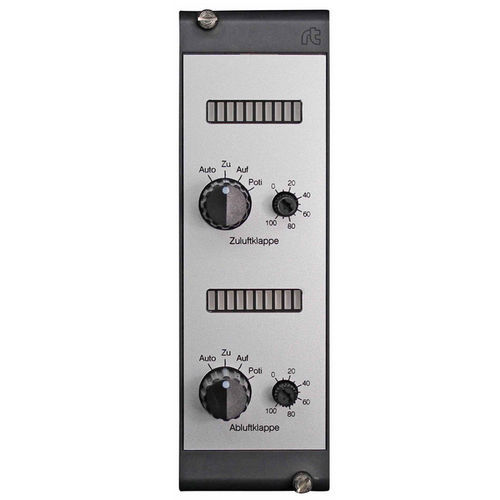

Аналоговый модуль контроля RAG1515H0-01

2 S

Обзор продукта
Модуль аналогового выхода, обеспечивающий локальное ручное управление и аварийную работу для 1–2 аналоговых выходов (0–10 В). Каждый выход можно переключать между автоматическим режимом (сигнал от системы управления) и ручным режимом с помощью встроенного переключателя и потенциометра. Шкальная (барная) индикация не связана с напряжением на выходе и может управляться внешне через выделенную клемму. На клемме 43 доступно 10 В DC для функций, например, защиты от замерзания. Максимальная нагрузка на выход: 10 мА. Для локальной индикации указывайте суффикс типа -H0.

Варианты

• RAG0015-01 - 1 аналоговый выход
• RAG1515-01 - 2 аналоговых выхода

Технические характеристики

• Модель: RAG1515H0-01
• Функция: модуль 0–10 В для 1–2 исполнительных механизмов с ручным управлением/аварийной функцией
• Выбор положения: поворотный переключатель "Auto - Zu - Auf - Poti" (Auto = сигнал от системы управления, Poti = ручная регулировка 0–10 В)
• Потенциометр: встроенный, плавная регулировка 0–10 В
• Шкальная индикация: отдельный вход, не связана с выходным напряжением
• Клемма 43: питание 10 В DC
• Макс. нагрузка на выход: до 10 мА
• Автоматический режим: потенциалсвободный вывод на клемму
• Суффикс типа: -H0 = локальная индикация (Zu‑Auf потенциометр)
• Вес: 0,145 кг
• Производитель: romutec Steuer- und Regelsysteme GmbH
• Номер продукта / SKU: 00001993
• Дата релиза: 2026-04-28

Типичные области применения

• Локальное ручное управление как возможность переопределения для DDC или регуляторных систем
• Ручное управление приводами с входом 0–10 В
• Интеграция в системы автоматизации зданий для защиты от замерзания и пуско-наладки
• Визуальная индикация состояния через внешне управляемый шкальный индикатор

Информация для заказа / примечания

• Указывайте суффикс -H0 для получения локальной индикации (Zu‑Auf потенциометр)
• Шкальная индикация должна управляться внешне; она не связана напрямую с выходным напряжением
• Ограничение нагрузки: до 10 мА на выход
