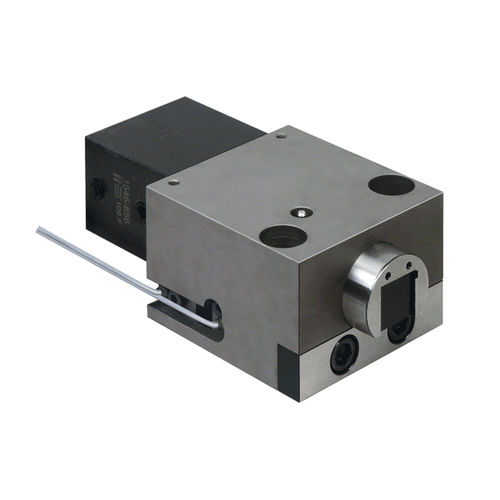

Гидравлическое зажимное приспособление 2.2460 series

электромеханическоедвойного действия

двойного действия, рабочее усилие 35 до 120 кН, гидравлическое зажатие и разжим, без и с контролем положения сбоку Клиновые зажимы двойного действия особенно подходят для надежного зажима штампов с плоской зажимной кромкой на станине или плунжере пресса или для зажима штампов в машинах для литья под давлением. Клиновой зажим состоит из гидравлического блок-цилиндра и механического зажимного болта, состоящего из двух частей. Цикл зажима: зажимной болт с упорной площадкой сначала совершает холостой ход. При достижении внутреннего упора зажимной болт опускается на зажимную кромку. Угол наклона упорной площадки в 5° был определен таким образом, чтобы, несмотря на самоблокировку, гидравлическое давление, необходимое для зажима, не превышало давление, необходимое для зажима. Поскольку усилие зажима передается вертикально на точку зажима, боковые нагрузки отсутствуют. Клиновой зажим поставляется как с контролем положения, так и без него. Особенности - зажимной поршень не втягивается в случае падения давления - размеры 25 кН, 50 кН и 100 кН - высокая безопасность эксплуатации благодаря контролю положения и автоматической последовательности движений - очень прочная и компактная конструкция - специальные исполнения по запросу - хорошо зарекомендовавший себя зажимной элемент с высокой степенью безопасности и длительным сроком службы - втягивающийся зажимной болт обеспечивает беспрепятственную смену штампа и инструмента
