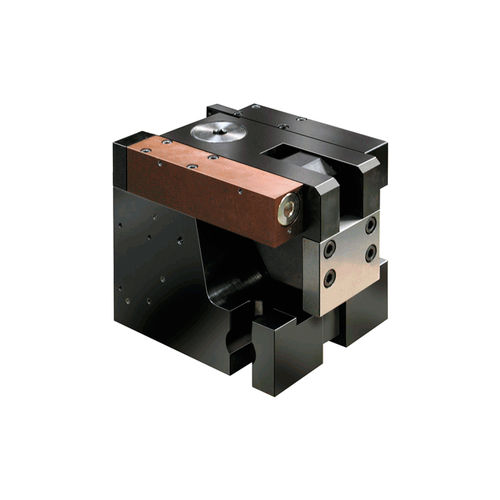

Зажимное приспособление тип «блок» 2.2480 series

механическийгидравлическийдвойного действия

Сначала поршень цилиндра толкает зажимной рычаг в положение зажима к краю штампа. После этого давление на зажимной и блокировочный механизм подается с помощью гидравлической системы управления. После создания усилия зажима зажимной элемент самоблокируется. Эта механическая блокировка предотвращает непреднамеренное разжимание штампа даже при потере давления. Разжим Для разжимания зажимной и блокировочный механизм разблокируется гидравлически. При разблокировке с помощью гидравлической системы управления давление подается на поршень цилиндра, который толкает зажимной рычаг в положение разжима. Положения разжима и зажима контролируются индуктивными бесконтактными выключателями. Особые характеристики - компактный корпус и высокая плотность усилия - высокая безопасность эксплуатации благодаря контролю положения и автоматической последовательности движений - самоблокировка с помощью механического замка - низкое рабочее давление 100 бар - простая установка Специальные исполнения по запросу - конструкция и расположение штекерного соединения для бесконтактных выключателей - бесконтактные выключатели для температур до 120°C - защитная пластина для лучшей защиты в очень грязной среде - высота зажимной кромки более 60 мм
