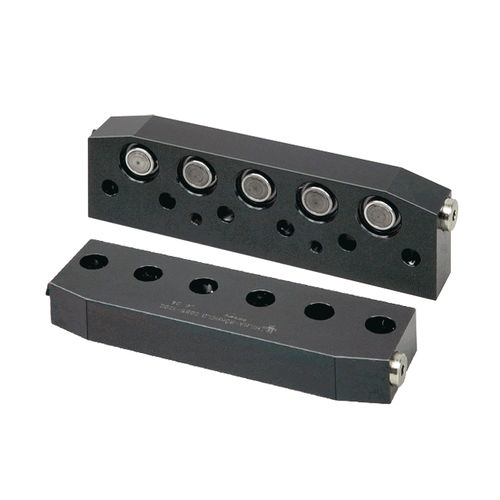

Гидравлический зажимное устройство 2.209 series

механическийна пружинекомпактный

одностороннего действия с пружинным возвратом с впрессованными или встроенными поршнями Зажимная планка устанавливается на станину или плунжер пресса с помощью распорной планки. Зажим осуществляется на зажимной кромке штампа путем подачи гидравлического давления на 5 поршней, расположенных рядом с прижимной средой, и механического разжима пружинным возвратом. Гидравлическое масло подается через порты G 1/4, расположенные с обеих сторон. Плоская конструкция с уклоном для вставки инструмента. Усилие зажима до 35 кН равномерно распределено на 5 поршней. При использовании нескольких зажимных планок, расположенных в ряд, элементы соединяются между собой с помощью шлангов или труб. Применение - стационарная установка на станинах прессов и плунжерах - на машинах и оборудовании для зажима и фиксации Особенности - очень плоская и компактная конструкция - полностью эластичное ограничение хода - простая установка - простая модернизация
