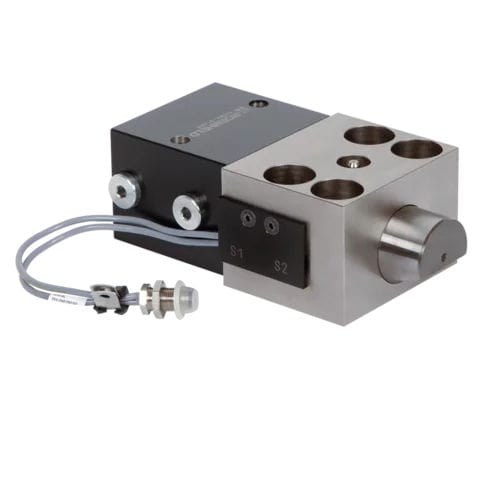

Гидравлическое зажимное приспособление 2.2401 series

двойного действия

Клиновой зажим двойного действия для фиксации пресс-форм или штампов на станине или плунжере пресса или в литьевых машинах, станках и установках. Клиновой зажим состоит из гидравлического цилиндра и поршня, размещенного в корпусе. Зажимной болт имеет скос 20° для зажима конической зажимной поверхности штампа. Благодаря внутренней конструкции клинового зажима и скосу зажимного болта на 20° система обеспечивает внутреннее трение. По соображениям безопасности и в соответствии с требованиями руководства по станкостроению 89/37/EC гидравлическое давление должно поддерживаться. Если верхние штампы зажимаются клиновыми зажимами, при проведении технического обслуживания они должны быть зафиксированы механически. Бесконтактные выключатели установлены в корпусе направляющих. Они активируются с помощью клинового болта. На дисплее отображаются положения болта в выключенном положении или в положении зажима. Температурная стойкость: до 100 °C (с контролем положения) длина кабеля: 250 мм разъем: 4 полюса Применение - надежный зажим штампов с конической зажимной кромкой - для зажима штампов на станине и плунжере пресса - для зажима штампов в машинах для литья под давлением Особенности - усилие зажима от 25 кН до 1250 кН - высокая безопасность эксплуатации благодаря контролю положения и автоматической последовательности движений - очень прочный и проверенный зажимной элемент с высоким уровнем безопасности и длительным сроком службы
