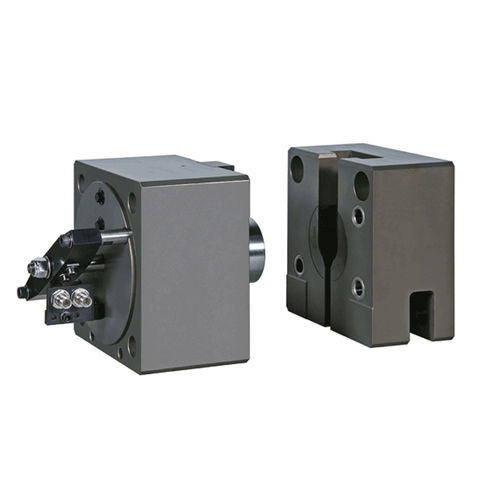

Гидравлическая система уплотнения 4.2900 series

для термотрансферного прессаавтоматическаябыстрой с нулевой точкой

- Автоматическое центрирование, сцепление и зажим рельсов захвата на трансферных прессах - Муфта используется там, где требуется максимальное усилие зажима с высокой динамической прочностью при минимальном пространстве В отличие от традиционных систем, новая конструкция муфты такова, что все компоненты для позиционирования, центрирования, создания усилия зажима и контроля положения интегрированы в активную часть муфты, которая прочно соединена с прессом. Пассивная часть муфты с захватом не имеет движущихся частей. Чтобы снизить вес муфты, корпуса активной и пассивной частей изготовлены из высокопрочного алюминия с твердым покрытием. При перемещении обеих половин муфты в нужное положение (установка захватной рейки) они предварительно центрируются направляющими элементами. Во время зажима позиционирующие штифты на активной части выдвигаются и попадают в отверстия на пассивной части. Благодаря такому центрированию достигается высокая повторяемость. Усилие зажима создается с помощью тяги и поддерживается в самоблокирующемся состоянии. Компактная система контроля положения, установленная в элементе, легко адаптируется к шинной системе и обеспечивает точное позиционирование и зажим. В качестве опции могут быть разработаны быстродействующие муфты для энергии, сжатого воздуха и гидравлического масла в соответствии со спецификацией заказчика.
