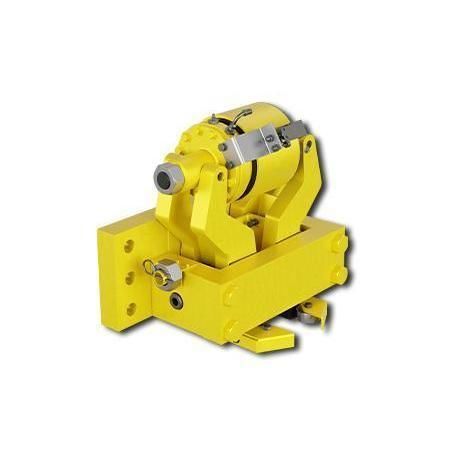

Щековый тормоз DR 088 FHK

сжатие с помощью пружиныгидравлическое разжиманиедля направляющего рельса

Продукт

• Пружинно-активируемый, гидравлически освобождаемый зажим для рельса, предназначенный для экстренного/штормового торможения.
• Выполнен как зажим для рельса, размер рамы 088, модель DR 088 FHK.

Документация и модели

• Технический паспорт (PDF)
• Листовка продукта
• 3D CAD-модели (STEP)
• Инструкция по установке

Характеристики (коды)
Clamp | D
Rail | R
Frame size | 088
Spring activated | F
Hydraulically released | H
No adjustment to counter friction block wear | K
Max. braking force | 500 kN
Thruster mounted in central position | M
Clamping jaws available for rail profiles | A55, A65, A75, A100, A120, 60E1

Применение / примечания

• Доступны зажимные губки для различных типов рельсовых профилей для подгонки под разные геометрии.
• Тормоз предназначен для аварийного/штормового торможения и обеспечивает усилие торможения до 500 kN.

Технические характеристики

• Модель / обозначение: DR 088 FHK
• Размер рамы: 088
• Принцип работы: пружинно-активируемый, гидравлически освобождаемый
• Макс. тормозное усилие: 500 kN
• Установка исполнительного механизма: центральная позиция
• Регулировка при износе фрикционных колодок не требуется
• Совместимые зажимные губки: A55, A65, A75, A100, A120, 60E1
• Коды функций: Clamp = D, Rail = R, Spring activated = F, Hydraulically released = H, No adjustment = K, Thruster central = M
