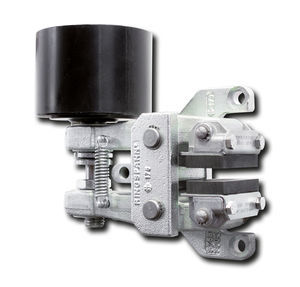

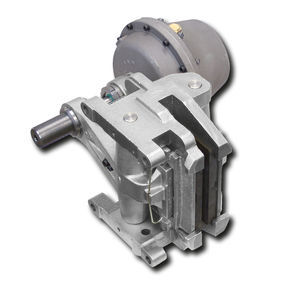

Дисковый тормозной суппорт DH 035 FHA

с диском со скобойсжатие с помощью пружиныгидравлическое разжимание

Обзор продукта
Тормозные скобы DH 035 FHA от RINGSPANN — пружинного действия с гидравлическим отпуском. Предназначены для крепления к машине перпендикулярно тормозному диску и оснащены автоматической системой регулировки для компенсации износа фрикционных накладок. Давлениеобразующий цилиндр типа 260 может устанавливаться справа или слева. Технический паспорт, инструкция по монтажу и 3D‑CAD доступны для скачивания.

Ключевые характеристики

• Принцип работы: пружинное срабатывание — гидравлическое отпускание
• Автоматическая регулировка износа фрикционных накладок
• Давлениеобразующий цилиндр: 260 (монтаж справа или слева)
• Толщина диска: 12,5 мм или 25 мм
• Размер корпуса: 035

Варианты продукта (интернет‑магазин)
Название продукта | Артикул | Вес [kg] | Срок поставки | Цена (без НДС)
DH 035 FHA-260 R-12 | 4457-350800-000000 | 14,1 | 10 Days | 2316.00 €
DH 035 FHA-260 R-25 | 4457-350810-000000 | 14,1 | 10 Days | 2316.00 €
DH 035 FHA-260 L-12 | 4457-350801-000000 | 14,1 | 10 Days | 2316.00 €
DH 035 FHA-260 L-25 | 4457-350811-000000 | 14,1 | 10 Days | 2316.00 €

Доступные документы

• Технический паспорт DH 035 FHA (PDF)
• Инструкция по монтажу DV/DH 030/035 FHM/FHA (PDF)
• Скачать 3D‑CAD
• Каталог промышленных тормозов (PDF)

Характеристики / технические спецификации

• Обозначение / модель: DH 035 FHA
• Тип: тормозная скоба, пружинного действия, гидравлический отпуск
• Крепление: перпендикулярно тормозному диску к машине
• Размер корпуса: 035
• Пружинное срабатывание: да (код F)
• Гидравлический отпуск: да (код H)
• Автоматическая регулировка износа: да (код A)
• Цилиндр: 260
• Монтаж цилиндра: правый или левый (R / L)
• Толщина диска: 12,5 мм или 25 мм
• Типичный вес (единица, интернет‑магазин): 14,1 kg
• Стандартный срок поставки (ex works, малые заказы до 5 шт.): 10 Days
