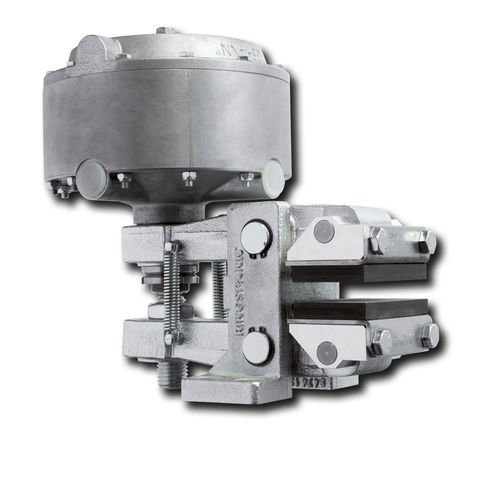

Дисковый тормозной суппорт DV 035 FPA

с диском со скобойсжатие с помощью пружиныс пневматическим разжиманием

Обзор продукта
Промышленный тормозной суппорт DV 035 FPA от RINGSPANN — с пружинным срабатыванием и пневматическим отпуском. Имеет автоматическую систему подстройки для компенсации износа фрикционных накладок и рассчитан на монтаж перпендикулярно тормозному диску. Доступны различные размеры поршней и варианты толщины диска для промышленных применений.

Документы (доступны)

• Технический паспорт DV 035 FPA (PDF)
• Инструкция по установке DV/DH 025/030/035 FPM/FPA (PDF)
• Каталог: Промышленные тормоза (PDF)

Характеристики / таблица

• Тормозной суппорт — Код: D
• Крепление к станку перпендикулярно тормозному диску — Код: H
• Размер рамы — 035
• Пружинное срабатывание — Код: F
• Пневматический отпуск — Код: P
• Автоматическая подстройка износа — Код: A
• Варианты размеров поршня — 065 / 085 / 095 / 115 / 125
• Поршень с правой установки (опция) — Код: R
• Поддерживаемые толщины тормозного диска — 12,5 мм / 25 мм / 30 мм / 40 мм

Доступные варианты (товары веб‑магазина)

• DV 035 FPA-065 R-12 — Артикул: 4457-351684-000000 — Вес: 10,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-065 R-25 — Артикул: 4457-351686-000000 — Вес: 10,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-065 R-30 — Артикул: 4457-351688-000000 — Вес: 10,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-065 R-40 — Артикул: 4457-351690-000000 — Вес: 10,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-085 R-12 — Артикул: 4457-351692-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-085 R-25 — Артикул: 4457-351694-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-085 R-30 — Артикул: 4457-351696-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-085 R-40 — Артикул: 4457-351698-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2193,00 EUR
• DV 035 FPA-095 R-12 — Артикул: 4457-354600-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2282,00 EUR
• DV 035 FPA-095 R-25 — Артикул: 4457-354602-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2282,00 EUR
• DV 035 FPA-095 R-30 — Артикул: 4457-354604-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2282,00 EUR
• DV 035 FPA-095 R-40 — Артикул: 4457-354606-000000 — Вес: 13,3 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2282,00 EUR
• DV 035 FPA-115 R-12 — Артикул: 4457-351627-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-115 R-25 — Артикул: 4457-351629-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-115 R-30 — Артикул: 4457-351631-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-115 R-40 — Артикул: 4457-351633-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-125 R-12 — Артикул: 4457-354608-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-125 R-25 — Артикул: 4457-354610-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-125 R-30 — Артикул: 4457-354612-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR
• DV 035 FPA-125 R-40 — Артикул: 4457-354614-000000 — Вес: 14,9 кг — Срок поставки: 10 дней — Цена (нетто) за шт.: 2373,00 EUR

Технические спецификации

• Тип продукта: тормозной суппорт промышленный (пружинное срабатывание, пневматический отпуск)
• Модель: DV 035 FPA
• Размер рамы: 035
• Срабатывание: пружинное (F)
• Отпуск: пневматический (P)
• Автоматическая подстройка износа: Да (A)
• Варианты размеров поршня: 065 / 085 / 095 / 115 / 125
• Монтаж поршня: опция правой установки (R)
• Поддерживаемая толщина диска: 12,5 мм / 25 мм / 30 мм / 40 мм
