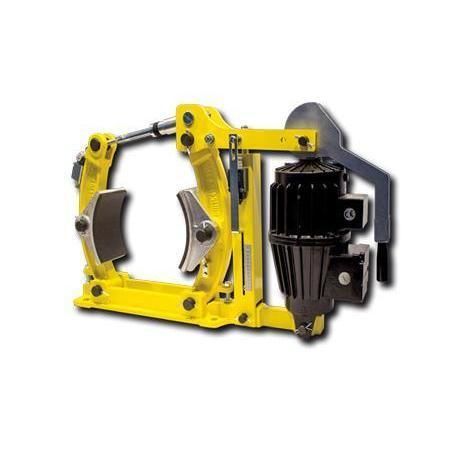

Тормозной суппорт с барабаном DT 200 FEM … NC

с диском со скобойсжатие с помощью пружиныручная затяжка

Обзор
Работающий на пружине, электромгидравлически отпускаемый барабанный тормоз в соответствии с DIN 15 435. Тормозной суппорт DT 200 FEM … NC для промышленных барабанных тормозных систем. Материал: чугун.

Документы и ресурсы

• Технический лист DT 200 FEM … NC (PDF)
• Флаер Trommelbremse DT (PDF)
• 3D CAD модели (STEP/ZIP)
• Инструкция по монтажу DT XXX FEM-FEA ST-NC (PDF)
• Каталог промышленных тормозов

Таблица характеристик
Характеристика — Код
Тормозной суппорт — D
Барабанный тормоз — T
Размер рамы 200 — 200
Пружинное срабатывание — F
Электрогидравлическое отпускание — E
Ручная регулировка износа фрикционных колодок — M
Доступны приводы 451 или 452 — 451 / 452
Материал: чугун — NC

Характеристики / технические спецификации

• Модель: DT 200 FEM … NC
• Тип: тормозной суппорт / барабанный тормоз
• Размер рамы: 200
• Принцип действия: пружинное срабатывание, электрогидравлическое отпускание
• Регулировка износа: ручная регулировка фрикционных элементов
• Доступные приводы: 451, 452
• Материал корпуса: чугун
• Стандарт: барабанный тормоз по DIN 15 435
• Доступная документация: технический лист, флаер, 3D CAD модели, инструкция по монтажу, каталог
