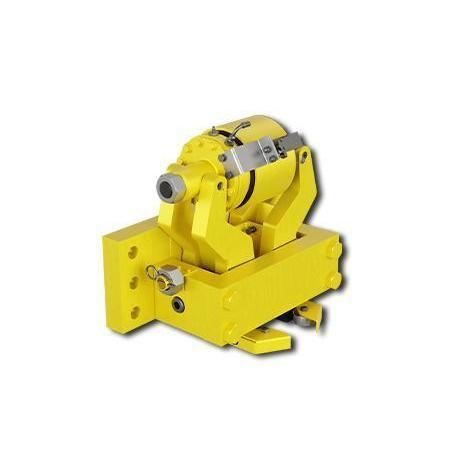

Тормоз трения DR 085 FHK

сжатие с помощью пружиныгидравлическое разжиманиедля неотложной помощи

Обзор продукта
Ширпотреб: пружинно срабатывающая, гидравлически отпускная рельсовая зажимная штормовая тормозная система, предназначенная для удержания и экстренного торможения. Доступна в рамке 085 с выбором удерживающей силы от 50 кН до 400 кН и совместимостью с несколькими профилями рельса.

Доступные документы

• Технический лист DR 085 FHK (PDF)
• Информационный лист продукта (PDF)
• 3D CAD модели (ZIP)
• Инструкция по установке DR 085/088 FHM (PDF)
• Каталог: Промышленные тормоза (PDF)

Технические характеристики (таблица)
Features — Code
Clamp — D
Rail — R
Frame size 085 — 085
Spring activated — F
Hydraulically released — H
No adjustment to counter friction block wear — K
Max. braking forces for holding of 50 kN, 100 kN, 200 kN, 300 kN or 400 kN — 050 to 400
Thruster mounted in central position — M
Clamping jaws available for rail profiles A55, A65, A75, A100, A120 or 6,00E+02 — A55 / A65 / A75 / A100 / A120 / 6,00E+02

Характеристики / технические спецификации

• Тип: рельсовая зажимная штормовая тормозная система, пружинное срабатывание, гидравлическое отпускание
• Модель / размер рамы: 085
• Код зажима: D
• Код рельса: R
• Привод: пружинный (F)
• Отпускание: гидравлическое (H)
• Компенсация износа: без автоматической регулировки при износе фрикционных блоков (K)
• Позиция исполнительного цилиндра: центральная (M)
• Макс. удерживающие силы: 50 кН, 100 кН, 200 кН, 300 кН, 400 кН
• Доступные прижимные губки (профили рельса): A55, A65, A75, A100, A120, 6,00E+02
• Доступные материалы: технический лист, информационный лист, инструкция по установке, 3D CAD модели
