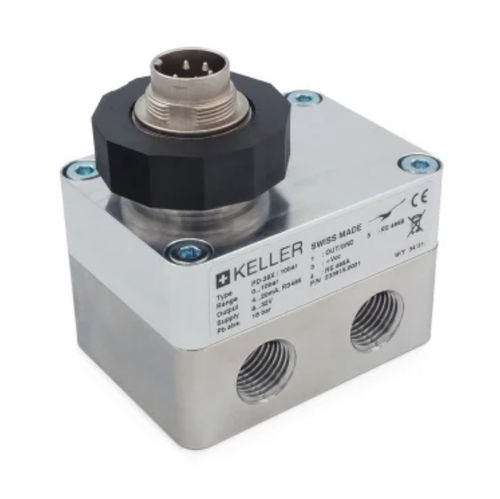

Дифференциальный трансдуктор давления PD39X

пьезосопротивление4-20 мА0-10 В

В системах с перепадом давления, на 5% превышающим максимальный стандартный диапазон, измерение перепада давления с помощью двух датчиков абсолютного давления дает больше преимуществ по сравнению с традиционными методами измерения перепада давления. Преобразователи дифференциального давления серии PD39X не измеряют дифференциальное давление напрямую, а используют два датчика абсолютного давления для косвенного определения измерения. Каждая сторона давления имеет два соединительных порта, что позволяет легко использовать PD39X в напорных линиях. Таким образом можно точно измерить дифференциальное давление, если соотношение стандартный диапазон давления/дифференциальное давление велико. Все воспроизводимые погрешности датчика давления (т.е. нелинейность и температурная зависимость) полностью устраняются благодаря математической компенсации погрешности. Сигналы датчиков измеряются с помощью 16-битного АЦП, что позволяет измерять отдельные стандартные диапазоны давления с точностью 0,05%FS во всем диапазоне давлений и температур. Датчики оснащены двухпроводным полудуплексным интерфейсом RS485, совместимым с системой шин, в которой в качестве модели используется "MODBUS RTU". Для этого RIELS предлагает преобразователи интерфейса в RS232 или USB. Программа и протокол READ30/PROG30 предоставляются бесплатно. Интерфейс предлагает следующие функции: Считывание значений давления и температуры для обоих датчиков, что позволяет считывать не только дифференциальное давление, но и два стандартных диапазона давления Калибровка нулевых точек и усиление Градуировка аналогового выхода для различных диапазонов давления или различных единиц измерения
