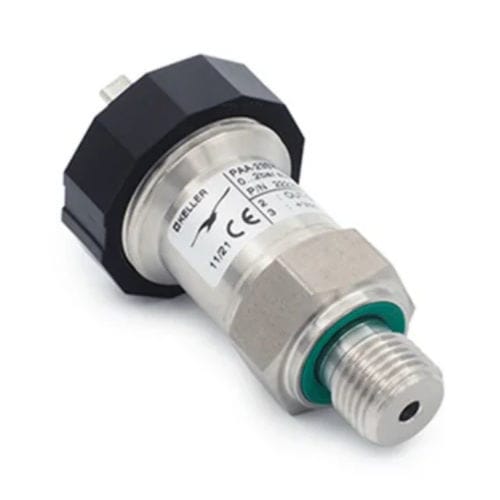

Преобразователи давления Line 23SY имеют очень низкую температурную погрешность.
Это достигается благодаря дополнительной схеме, включающей температурный датчик, который делит температурный диапазон на поля шириной 1,5 Кельвина (К).
Для каждого поля значения компенсации нуля TK и коэффициента усиления TK рассчитываются на основе математической модели и программируются в дополнительной схеме.
Серия 23SY характеризуется исключительной устойчивостью к воздействию электромагнитных полей. Предельные значения стандарта CE для управляемых и пескоструйных полей опускаются ниже коэффициента 10.
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Принцип измерения - давление
Измеряемая информация - давление
Тип обнаружения - Непрерывное измерение
Тип измерения - С контактом
Тип датчика - Пьезорезистивный кремниевый датчик
Свойства жидкости - Агрессивная
ПОДРОБНАЯ ИНФОРМАЦИЯ О СИГНАЛЬНЫХ ВХОДАХ И ВЫХОДАХ
Доступны все сигнальные выходы - 4...20 мА, 0...10 В пост. тока, 0...5 В пост. тока, 0,5...4,5 В пост. тока
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ
Тип напряжения - 24 В пост. тока
Защита от обратной полярности - нет
Степень защиты - IP65
Максимальный потребляемый ток - 0,02 A
Сопротивление изоляции - >10 MΩ@300 В
Рабочее напряжение - 8...32 В пост. тока (13...32 В пост. тока для выхода 0...10 В пост. тока)
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материалы, контактирующие с измеряемой жидкостью - AISI 316L (1,4404) - нержавеющая сталь
Материалы уплотнений - FKM (VITON®) - сополимер вивилиденфторида
Материал мембраны - AISI 316L (1,4404) - нержавеющая сталь
Заполнение маслом - Силиконовое масло
Материал корпуса - AISI 316L (1,4404) - Нержавеющая сталь
Материал корпуса - AISI 316L (1,4404) - нержавеющая сталь
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Время инициализации - 5 мс
Время отклика - 5 мс
Циклы измерений - > 10 млн. циклов, 0...100% полной шкалы при 25 °С.
Точность -
±0,25% полной шкалы
---
