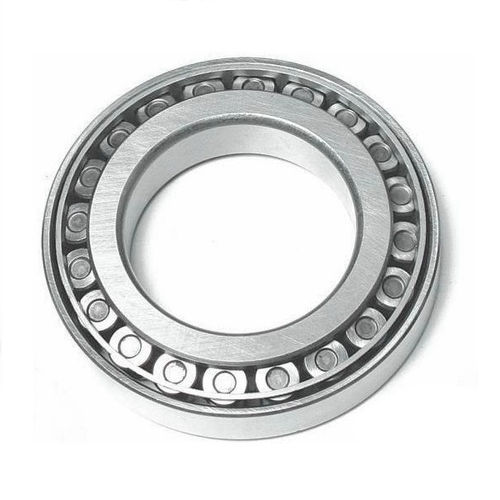

Роликовый конический подшипник M series

радиальныйосевойиз стали

Номер детали M201047 - M201011, конические роликоподшипники - TS (Tapered Single) Imperial Технические характеристики Серия : M201000 Номер детали конуса : M201047 Номер детали чашки : M201011 Единицы измерения : Имперские Вес подшипника : 0.4 кг 0.9 фунтов Тип сепаратора : Штампованная сталь Размеры d - отверстие 39.688 мм 1.5625 дюймов D - наружный диаметр чашки : 73.025 мм 2.8750 дюймов B - Ширина конуса 22.098 мм 0.8700 дюймов C - Ширина чаши 21.336 мм 0.8400 дюймов T - ширина подшипника 25.654 мм 1.0100 in Размеры абатмента и филе R - Радиус конусной поверхности "для очистки "1 : 0.760 мм 0.03 дюйма r - Радиус обратного торца чашки "To Clear" 2 2.29 мм 0.090 дюймов da - Диаметр подложки передней поверхности конуса : 48.01 мм 1.89 дюймов db - диаметр задней поверхности конуса 45.47 мм 1.79 дюймов Da - диаметр передней поверхности чашки 69.10 мм 2.74 дюйма Db - диаметр задней поверхности чашки 64.01 мм 2.52 дюйма Ab - зазор передней поверхности сепараторного конуса : 2.8 мм 0.11 дюймов Aa - зазор за задней поверхностью сепараторного конуса 0 мм 0 дюймов a - Эффективное расположение центра3 -5,8 мм -0,23 дюйма Основные номинальные нагрузки C90 - Динамическая радиальная нагрузка (90 миллионов оборотов)4 4280 фунт-фут 19000 N C1 - динамическая радиальная нагрузка (1 миллион оборотов)5 16500 фунтов стерлингов 73400 N C0 - статическая радиальная нагрузка 20000 фунтов силы 89100 N Ca90 - Динамическая нагрузка (90 миллионов оборотов)6 2440 фунт-фут 10800 N Коэффициенты K - Фактор7 : 1.76 e - ISO Фактор8 : 0.33 Y - ISO фактор9 : 1.8 G1 - Коэффициент тепловыделения (роликовый путь) : 27.5 G2 - Коэффициент тепловыделения (торец ребра-ролика) : 15 Cg - Коэффициент геометрии : 0.0736 Конические роликоподшипники - это подшипники качения, которые могут воспринимать осевые силы (т.е. это хорошие упорные подшипники), а также радиальные силы.
