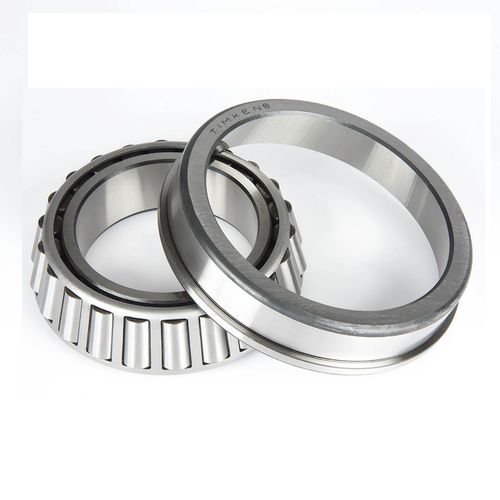

Роликовый конический подшипник LM series

радиальныйосевойиз стали

Технические характеристики Серия: LM11700 Номер конусной части: LM11749 Номер детали чашки: LM11710 Единицы измерения: Имперские Вес подшипника 0.10 кг 0.2 фунта Тип сепаратора: Штампованная сталь Размеры d - отверстие 17.463 мм 0.6875 дюймов D - наружный диаметр чаши 39.878 мм 1.5700 дюймов B - Ширина конуса 14.605 мм 0.5750 дюймов C - Ширина чаши 10.668 мм 0.4200 дюймов T - Ширина подшипника 13.843 мм 0.5450 дюймов Размеры абатмента и филе R - Радиус конусной поверхности "до упора "1 1.270 мм 0.050 дюймов r - Радиус обратного торца чашки "To Clear "2 1.27 мм 0.050 дюймов da - Диаметр подложки передней поверхности конуса 22.10 мм 0.87 дюймов db - Диаметр задней поверхности конуса 23.88 мм 0.94 дюйма Da - диаметр задней поверхности чашки 37.59 мм 1.48 дюймов Db - диаметр задней поверхности чашки 34.04 мм 1.34 дюйма Ab - Клетчатый конус передней поверхности Зазор 1.3 мм 0.05 дюймов Aa - Зазор между задней поверхностью конуса сепаратора 0 мм 0 дюймов a - Эффективное расположение центра3 -5,1 мм -0.2 дюйма Основные номинальные нагрузки C90 - Динамическая радиальная нагрузка (90 миллионов оборотов)4 1710 фунт-фут 7610 N C1 - Динамический радиальный рейтинг (1 миллион оборотов)5 6600 фунт-фут 29400 N C0 - статическая радиальная прочность 5260 фунт-фут 23400 N Ca90 - Динамическая нагрузка (90 миллионов оборотов)6 838 фунт-фут 3730 N Коэффициенты K - Фактор7: 2,04 e - ISO Фактор8: 0.29 Y - ISO Фактор9: 2.1 G1 - Коэффициент тепловыделения (роликовый рельс): 4.8 G2 - Коэффициент тепловыделения (торец ребра-ролика): 4.74 Cg - Коэффициент геометрии: 0.0392 Конические роликоподшипники - это подшипники качения, которые могут воспринимать осевые силы (т.е. это хорошие упорные подшипники), а также радиальные силы.
