Усилитель мощности PA30Bip

дифференциальныйлинейныйсверхточный

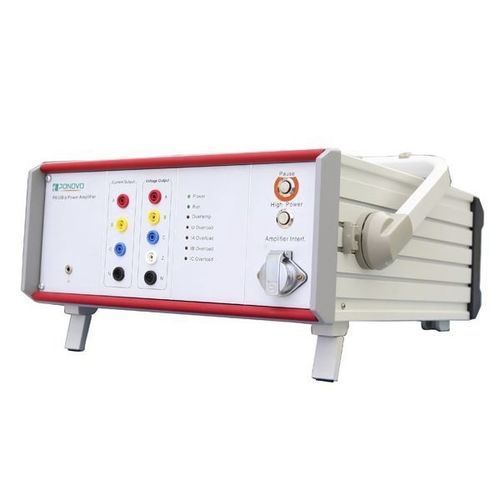

Портативный усилитель мощности PA30Bip разработан по принципу линейного усилителя. Это очень легкое портативное решение с тремя каналами вывода тока и четырьмя каналами вывода напряжения. Каждый выходной канал тока имеет среднеквадратичное значение 30 А, 210 ВА. Каждый выходной канал напряжения составляет 120 В RMS, 60 ВА. Это с высокочастотным диапазоном до 5 кГц ± 1 дБ постоянного тока и высокой точностью временной задержки и переходной характеристики, всего 20 мкс. Его можно использовать для множества приложений моделирования, HIL или PHIL в Power System. Максимум. Выходная мощность 210 ВА (выход 30 А) Входной сигнал 0 ~ 5 В RMS (± 7,07 / 16 В пик) Текущая точность 0.2%(0.5A-30A) Текущая типичная точность & lt; 0,1% Дифференциальный входной импеданс 20 кОм Усиление 6A/V Коэффициент гармонических искажений ≤0.2% Линейность ≤0.2% Точность фазы 0.2° Диапазон частот DC-5 кГц ± 1 дБ Шаговый ответ & lt; 20us Задержка ввода / вывода & lt; 20us Напряжение 4 × 0 ~ 120 В RMS Максимум. Выходная мощность 60 ВА (выход 120 В) Входной сигнал 0 ~ 5 В RMS (± 7,07 / 16 В пик) Точность напряжения 0.1%(5V-120V) Типичная точность напряжения & lt; 0,05% Дифференциальный входной импеданс 20 кОм Усиление 25V/V Источник питания Однофазный 110 или 220 В переменного тока 50/60 Гц Шасси 3U
