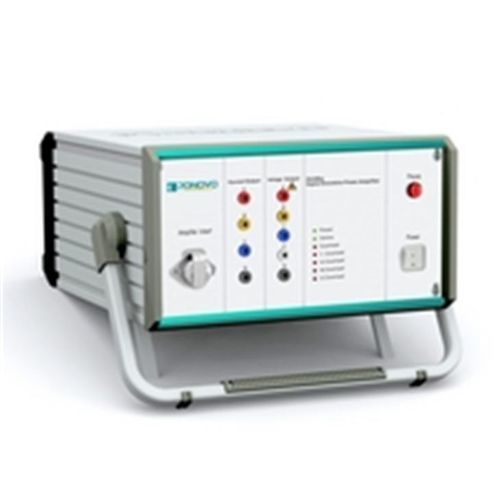

Портативный усилитель мощности PA30Bip-H разработан по принципу линейного усилителя. Это очень легкое портативное решение с тремя каналами вывода тока и четырьмя каналами вывода напряжения. Каждый выходной канал тока имеет среднеквадратичное значение 30 А. Каждый выходной канал напряжения рассчитан на 250 В RMS. Он имеет высокочастотный диапазон до 5 кГц ± 1 дБ постоянного тока и высокую точность временной задержки и переходной характеристики. Его можно использовать для множества приложений моделирования, HIL или PHIL в Power System.
Входной сигнал
0 ~ 5 В RMS (± 7,07 / 16 В пик)
Текущая точность
0.2%(0.5A-30A)
Текущая типичная точность
& lt; 0,1%
Дифференциальный входной импеданс
20 кОм
Усиление
6A/V
Коэффициент гармонических искажений
≤0.2%
Линейность
≤0.2%
Точность фазы
0.2°
Диапазон частот
DC-5 кГц ± 1 дБ
Шаговый ответ
& lt; 20us
Задержка ввода / вывода
& lt; 20us
Напряжение
4 × 0 ~ 250 В RMS
Максимум. Выходная мощность
75 ВА (выход 120 В)
Входной сигнал
0 ~ 5 В RMS (± 7,07 / 16 В пик)
Точность напряжения
0.2%(5V-120V)
Типичная точность напряжения
& lt; 0,1%
Дифференциальный входной импеданс
20 кОм
Усиление
50V/V
Источник питания
Однофазный 110 В или 220 В переменного тока 50/60 Гц
Шасси
3U
