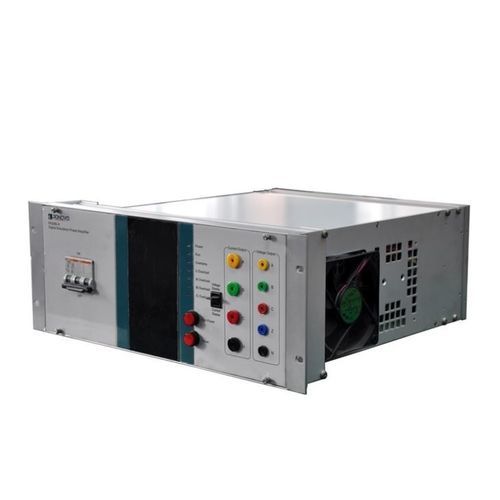

Прецизионный тренажер PA30Bi-H

Сеть PHIL

PA30Bi-H - это модель усилителя мощности панельного типа, которая может производить трехфазный ток с максимальным среднеквадратичным фазным током 30 А и максимальной выходной мощностью 450 ВА, а также четырехфазным напряжением с максимальным среднеквадратичным фазным напряжением 250 В и максимальной выходной мощностью. мощность 75ВА. При проведении аппаратного моделирования в моделировании контура его можно установить в шкафу вместе с другими моделями усилителей, чтобы они состояли из сложной системы моделирования вместе с RTDS и другим оборудованием для приложений HIL или PHIL. Входной сигнал 0 ~ 7 В RMS (± 10 В пик) Текущая точность 0.2%(0.5A-30A) Текущая типичная точность & lt; 0,1% Дифференциальный входной импеданс 20 кОм Усиление 4A/V Коэффициент гармонических искажений ≤ 0.2% Линейность ≤0 .2% Точность фазы 0.2° Диапазон частот DC-5 кГц ± 1 дБ Шаговый ответ & lt; 20us Задержка ввода / вывода & lt; 2 0us Напряжение 4 × 0 ~ 250 В RMS
