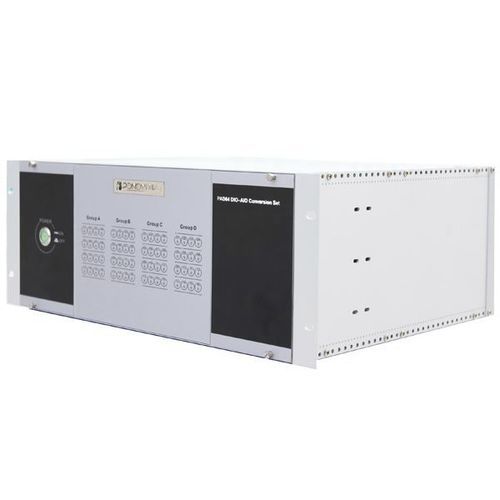

Преобразователь PAD64 DIO (цифровой ввод/вывод)-AIO (аналоговый ввод/вывод) — это оборудование, которое можно использовать для преобразования DI/DO (цифровой ввод/вывод) и гальванической развязки между системой моделирования в реальном времени и защитным оборудованием, а также любое другое оборудование, для которого требуется AIO (аналоговый двоичный ввод/вывод, сухие контакты).
С помощью PAD64 отключающие контакты реле защиты и устройства автоматизации (сухие контакты или мокрые контакты) могут быть преобразованы в фотоэлектрически изолированный сигнал уровня 0V~5V, а цифровой двоичный выход цифрового симулятора может быть преобразован от сигнала уровня 0V~5V к сухим контактам.
Одно шасси PAD64 может быть свободно сконфигурировано максимум с 4 модулями, а цифровой вход и цифровой выход могут быть сконфигурированы произвольно. Конфигурация одного модуля — либо 16 каналов бинарного ввода, либо 16 каналов бинарных выходов. Пользователи могут выбрать подходящие модули для установки в шасси PAD64 для использования в приложении.
Передняя панель
Светодиодные индикаторы для всех состояний BI/BO.
