Тренажер для лабораторного применения PA60Bi

частотыпрецизионныйСеть PHIL

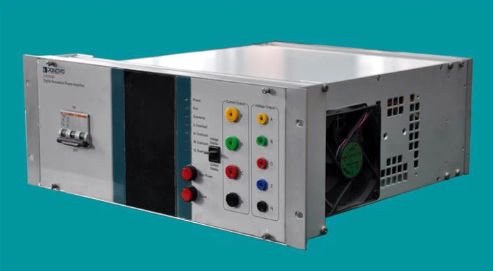

PA60Bi - это панельный усилитель мощности, который может вырабатывать 3-фазный ток с максимальным среднеквадратичным фазным током 60 А и максимальной выходной мощностью 800 ВА, а также 4-фазным напряжением с максимальным среднеквадратичным фазным напряжением 120 В и максимальной выходной мощностью 60 ВА. . Он может проводить тестирование оборудования в контуре и объединяться с другими моделями усилителей, чтобы составить комплексную систему моделирования для поддержки симулятора, например RTDS, OPAL-RT, NI и т. Д., Для завершения различных экспериментов по моделированию. Входной сигнал 0 ~ 7 В RMS (± 10 В пик) Текущая точность 0.2%(0.5A-60A) Текущая типичная точность & lt; 0,1% Дифференциальный входной импеданс 20 кОм Усиление 8A/V Коэффициент гармонических искажений ≤0.2% Линейность ≤0.2% Точность фазы 0.2° Диапазон частот DC-5 кГц ± 1 дБ Шаговый ответ & lt; 20us Задержка ввода / вывода & lt; 20us Напряжение 4 × 0 ~ 120 В RMS Максимум. Выходная мощность 60 ВА (выход 120 В) Входной сигнал 0 ~ 7 В RMS (± 10 В пик) Точность напряжения 0.1%(5V-120V) Типичная точность напряжения & lt; 0,05% Дифференциальный входной импеданс 20 кОм Усиление 20V/V Шасси 4U 19 дюймов
