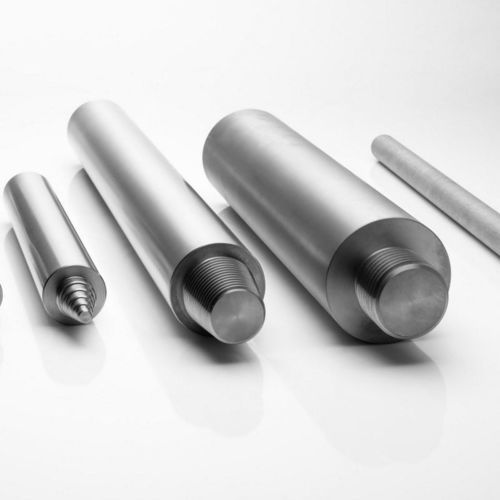

Плавящийся электрод для стекла

из молибдена

Описание продукта
Электроды для плавки стекла из молибдена для электрически нагреваемых ванн должны выдерживать экстремальные тепловые нагрузки и агрессивные расплавы стекла. Plansee производит электроды специальными процессами ковки и формовки, обеспечивающими гладкую поверхность, крупнозернистую структуру, стойкую к ползучести, и отличную прямолинейность, что снижает деформацию, износ и простои.

Ваши преимущества

• Минимум 99,97 % Mo для безпузырного применения
• Оптимальные электрические и тепловые свойства
• Высокая стойкость к ползучести
• Отличная коррозионная стойкость
• Защита от окисления с помощью покрытия Sibor®
• Стандартные изделия со склада и решения по запросу

Электроды MoZrO2 (Mo + ZrO2)
Для особенно агрессивных расплавов MoZrO2 (молибден с небольшими добавками ZrO2) обеспечивает повышенную коррозионную стойкость и лучшую стойкость к ползучести по сравнению с чистым молибденом. MoZrO2 снижает коррозию, вызываемую агрессивными рафинирующими добавками (напр., оксиды Sb и As), и особенно эффективен в цветных стеклах для тары.

Sibor® — защита от окисления
Молибден начинает окисляться при ≈400 °C. Покрытие Sibor® защищает Mo до ≈1700 °C, образуя твердую плотную диффузионную барьерную и SiO2-уплотняющую слой на поверхности. В зависимости от рабочей температуры Sibor® может обеспечивать защиту в течение нескольких тысяч часов и позволяет устанавливать электроды до нагрева ванны.

Низкая коррозия = долгий срок службы
Низкие скорости съема материала в работе критичны для длительного срока службы электродов и влияют на конечное качество стекла. Молибден Plansee демонстрирует низкие скорости коррозии в большинстве расплавов.

Полный контроль качества от одного поставщика
Plansee производит электроды от сырья до готовой детали собственными силами, используя только высокочистые материалы (min. 99,97 % Mo, металургическая чистота без W), чтобы избежать обесцвечивания и образования пузырей.

Состав и примеси (кратко)
Материал: Mo (молибден) минимальное содержание: 99,97 % (металургическая чистота без W). Гарантированные/максимальные значения примесей (µg/g): Al 10; Cr 20; Cu 20; Fe 20 (typ. до 100); K 20; Ni 10 (typ. до 50); Si 20 (typ. до 100); W 300; C 30 (typ. до 100); H 10; N 10 (typ. 20); O 40 (typ. 70); Cd 5; Hg 1; Pb 5.

Стандартные размеры и резьбы Plansee (кратко)
Диаметр [mm (inch)] — Допуск диаметра [mm] — Качество поверхности — Прямолинейность (мм на 1 м) — Рекомендуемая цилиндрическая резьба — Рекомендуемая конусная резьба
31.75 (1.25") — +/- 0.3 — Тонкая ковка — < 2.0 — M18, M22, 7/8-14 UNF — 1-8 UN 3" TPF
48 mm — +/- 0.3 — Тонкая ковка — < 1.5 — M22, M24, 7/8-14 UNF
50.8 (2") — +0.0 / -0.8 — Тонкая ковка — < 1.0 — M24, M27, 1 1/4-12 UNF — 1 9/16-8 UN 3" TPF
54 mm — +/- 0.4 — Тонкая ковка — < 1.0 — M27, M36, 1 1/4-12 UNF
60 mm — +/- 0.4 — Тонкая ковка — < 1.0 — M27, M36, 1 1/4-12 UNF
63.5 (2.5") — +/- 0.4 — Тонкая ковка — < 1.0 — M36 — 1 15/16-8 UN 3" TPF
70–101.2 mm (3"–4") — допуски и прямолинейность варьируются (typ. +/-0.4 до +/-1.0; прямолинейность < 1.0–2.5 mm) — Тонкая ковка — рекомендуются более крупные метрические или UN резьбы

Доступные услуги и индивидуализация

• Стандартные размеры на складе
• Индивидуальные размеры по запросу
• Механическая обработка, специальные резьбы, охладительные каналы
• Покрытие (Sibor®) и решения по требованию заказчика

Характеристики / технические спецификации

• Варианты материала: молибден (Mo) и MoZrO2 (Mo + ZrO2)
• Чистота: ≥ 99,97 % Mo (металургическая чистота без W)
• Типичные максимумы примесей (µg/g): см. раздел Состав и примеси
• Поверхность: тонкая ковка, особенно гладкая
• Прямолинейность: typ. <1,0–2,5 mm / m в зависимости от диаметра
• Рекомендуемые резьбы: метрические и UN варианты в зависимости от диаметра
• Применение: электроды для электрически нагреваемых стекловых ванн, включая агрессивные расплавы при использовании MoZrO2
