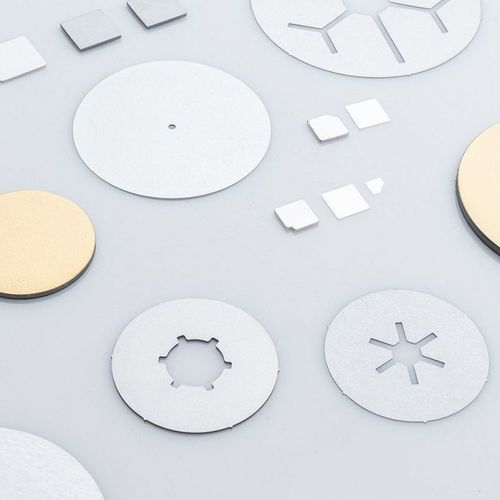

Опорная плита из молибдена

из никеляиз золотаиз вольфрама

Обзор
Пластины основания из молибдена (Mo) и вольфрама (W) обеспечивают термически совместимую подложку для силовых диодов, тиристоров и транзисторов. Схожие коэффициенты термического расширения снижают механические напряжения между полупроводником и носителем, высокая чистота материалов обеспечивает надёжную теплопроводность.

Преимущества

• Индивидуальная конструкция по требованиям (круглые, квадратные, прямоугольные, глубокие/ступенчатые формы)
• Варианты покрытия: ультра‑чистое PVD или электролитическое покрытие
• Упаковка в чистой комнате по требованиям клиента после нанесения покрытия
• Поддержка от прототипа до серийного производства — внутренние мощности

Термическая совместимость и надёжность
Согласование коэффициентов расширения минимизирует напряжения при тепловых циклах и увеличивает срок службы модулей. Ультра‑чистые PVD‑покрытия дают однородный слой; при необходимости доступно электролитическое покрытие. Внутреннее производство PVD‑мишеней и контроль процессов обеспечивают стабильную чистоту и характеристики.

Гибкость конструкции
Поставляем пластины в различных геометриях (круглые, квадратные, прямоугольные, глубокие/ступенчатые) и адаптируем толщины и покрытия под требования применения. Поддерживаем прототипирование и серийное производство с индивидуальными технологическими маршрутами.

Качество и цепочка поставок
Поставки сырья от проверенных поставщиков обеспечивают прослеживаемость и стабильное качество порошков/оксидов молибдена и вольфрама. Партнёрство со специализированными переработчиками гарантирует способность обеспечения объёмов производства.

Варианты покрытий

• Рутений (Ru)
• Никель (Ni)
• Хром (Cr)
• Серебро (Ag)
• Золото (Au)

Типичные свойства (сравнение)
Молибден (Mo) vs Вольфрам (W):
Чистота [%]: Mo 99,97 ; W 99,99
Коэффициент теплового расширения при 20°C [ppm/K]: Mo ≈ 5,2 ; W ≈ 4,2
Теплопроводность при 20°C [W/(m·K)]: Mo ≈ 142 ; W ≈ 164

Типичные размеры (примеры)
Диски из молибдена: Толщина от 0,1 мм до ≥ 7,0 мм ; Диаметр: от 2,5 мм до ≥ 150,0 мм
Диски из вольфрама: Толщина от 0,4 мм до ≥ 7,0 мм ; Диаметр: от 2,5 мм до ≥ 150,0 мм
Квадраты/прямоугольники Mo: Толщина 0,1 мм ≥ 5,0 мм ; Длинная сторона 1,0 мм ≥ 70,0 мм ; Короткая сторона 0,2 мм ≥ 10,0 мм
Квадраты/прямоугольники W: Толщина 0,4 мм ≥ 5,0 мм ; Длинная сторона 1,0 мм ≥ 70,0 мм ; Короткая сторона 0,2 мм ≥ 10,0 мм

Процессы и услуги

• Обработка сырья и оксидов (смешение сплавов, восстановительные операции)
• Прессование, спекание и термообработка
• Формовка и прецизионная механическая обработка
• Поверхностные покрытия (PVD и электропокрытие) и упаковка в чистой комнате
• Контроль качества, испытания, переработка и поддержка жизненного цикла

Технические характеристики

• Материалы: молибден (Mo), вольфрам (W)
• Чистота: Mo ≈ 99,97 % ; W ≈ 99,99 %
• CTE (20 °C): Mo ≈ 5,2 ppm/K ; W ≈ 4,2 ppm/K
• Теплопроводность (20 °C): Mo ≈ 142 W/(m·K) ; W ≈ 164 W/(m·K)
• Покровные металлы: Ru, Ni, Cr, Ag, Au
• Методы покрытия: PVD (ультра‑чистое) и электропокрытие
• Упаковка: упаковка в чистой комнате по требованиям клиента
• Поддержка производства: от прототипа до серии, внутренняя изготовление PVD‑мишеней и сопутствующие процессы
