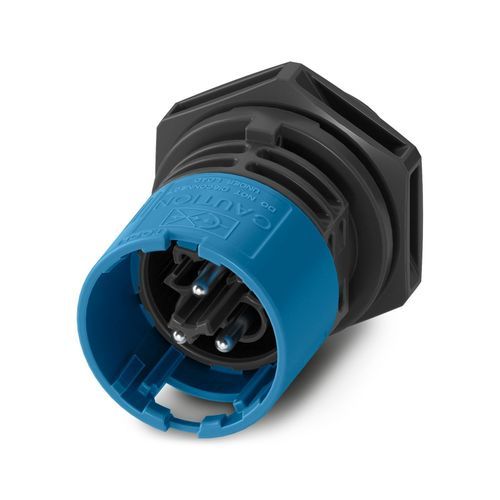

Соединитель для источника электропитания PRC 20/3-C1-FT25-MC2,5 SET50

секторныйкруговойобжимной

Краткое описание
Панельный проход для фронтального монтажа, семейство PRC 20, цвет: черный, количество позиций: 3, сечение проводника: 0,5–2,5 мм², номинальное напряжение: до 400 В (IEC), номинальный ток: 20 A, способ соединения: опрессовка (crimp), вариант освобождения: 1. инструментом или 2. вручную

Ключевые особенности

• Компактная фронтальная панельная проходка с пропускной способностью до 20 A
• Механизм Duo-Unlock для гибкости при монтаже и обслуживании
• Высокая степень защиты и ударопрочность для эксплуатации в жёстких условиях
• Надёжная технология опрессовки для простого монтажа проводки
• Механическая и цветовая кодировка для быстрой и безошибочной ввода в эксплуатацию

Информация для заказа / Примечания
Вариант освобождения: 1. инструментом или 2. вручную
Сборочные инструкции см. в сопроводительной накладной

Свойства продукта

• Тип: Панельный проход / фронтальная установка
• Семейство: PRC 20
• Количество позиций: 3
• Профиль подключения: 2+PE
• Кодирование: 3-C1
• Класс защиты / изоляция: II

Габариты
Чертёж размеров: см. изображение

• Ширина: 34 мм
• Высота: 38,4 мм
• Длина: 52 мм

Электрические характеристики

• Номинальное напряжение: 400 В (III/2,00) по IEC 61984; 400 V AC (III/2,00) по IEC 61535; 600 V AC/DC (III/2,00) по UL 2238 / UL 2237; 500 V DC (III/2,00) по IEC 61535
• Номинальный ток: 20 A (при сечении проводника 2,5 мм² по IEC 61535)

Материалы

• Цвет корпуса: черный (RAL 9005)
• Материал корпуса: PPE
• Материал держателя контактов: PPE
• Материал кабельной ввод: PC
• Материал контактов: CuZn (Pb < 0,1)

Кабель / линия
Моножила, сечение: 0,5–2,5 мм²

Эксплуатационные условия
Степень защиты: IP66; IP68 (2 m / 2 h); IP69

Коммерческие данные

• Номер артикула: 1468373
• Упаковочная единица: 50 шт.
• Минимальный объём заказа: 50 шт.
• Product key: ABLHAC
• GTIN (EAN): 4063151866129
• Вес на изделие (без упаковки): 16,575 г
• Вес на изделие (с упаковкой): 18,75 г
• Страна происхождения: PL

Обязательные аксессуары

• PRC 20-CCM 0,5-2,5 - Опрессуемый контакт (код продукта: 1468462)

Технические характеристики

• Серия: PRC 20
• Тип: Панельный проход, фронтальный монтаж
• Количество позиций: 3
• Кодирование: 3-C1
• Метод соединения: опрессовка
• Диапазон сечений проводника: 0,5 мм² – 2,5 мм²
• Номинальное напряжение: до 400 В (IEC), до 600 В AC/DC (UL)
• Номинальный ток: 20 A (при 2,5 мм²)
• Класс защиты / изоляция: II
• Цвет / материал корпуса: черный (RAL 9005), PPE
• Материал контактов: CuZn (Pb < 0,1)
• Степень защиты: IP66 / IP68 (2 m / 2 h) / IP69
• Габариты (Ш×В×Д): 34 мм × 38,4 мм × 52 мм
• Упаковочная единица / MOQ: 50 шт.
