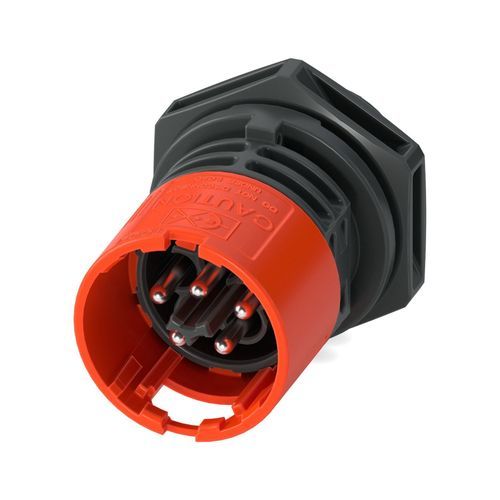

Соединитель для источника электропитания PRC 20/5-C1-FT25-MC2,5 SET50

секторныйцилиндрическийобжимной

Краткое описание
Проходной ввод для фронтального монтажа. Серия продукта: PRC 20. Цвет корпуса: черный. Число позиций: 5. Сечение проводника: 0,5 мм² – 2,5 мм². Номинальное напряжение (тип.): 400 V AC. Номинальный ток: 20 A. Способ подключения: обжимное соединение. Настройка фиксации/разблокировки: 1. с инструментом или 2. вручную.

Технические данные (таблицы и позиции)
Информация для заказа: опция настройки разблокировки: 1. с инструментом или 2. вручную. Для подробных указаний по сборке и моментам затяжки см. отгрузочный лист и чертежи изделия.

Свойства изделия
Тип изделия: проходной ввод для панели
Семейство продукта: PRC 20
Число позиций: 5
Профиль подключения: 4+PE
Кодировка: 5-C1
Характеристики изоляции: класс защиты II

Размеры
Размерный чертеж: см. чертежи изделия
Ширина: 34 мм
Высота: 38,4 мм
Длина: 52 мм

Электрические характеристики
Номинальное напряжение: 400 V AC (III/2,00) в соответствии с IEC 61535/2 PfG 1915; 600 V AC/DC (III/2,00) в соответствии с UL 2238 / UL 2237; 500 V DC (III/2,00) в соответствии с IEC 61535
Номинальный ток: 20 A (при сечении проводника 2,5 мм² в соответствии с IEC 61984)

Материальные спецификации
Цвет корпуса: черный (RAL 9005)

Кабель / проводник
Моножила, сечение: 0,5 мм² – 2,5 мм²

Коммерческие данные
Номер позиции: 1468392
Упаковочная единица: 50 шт
Минимальный заказ: 50 шт
Ключ продукта: ABLHAC
GTIN (EAN): 4063151865450
Вес за шт. (включая упаковку): 18,69 г
Вес за шт. (без упаковки): 16,805 г
Страна происхождения: PL

Обязательные аксессуары

• PRC 20-CCM 0,5-2,5 - обжимной контакт (пример обжимного контакта)
• CRIMPFOX-TC MP-6 - обжимные клещи с цифровым индикатором (пример инструмента)

Сертификации (кратко)
Для данного изделия доступны различные международные сертификации (например, VDE, UL Listed / cUL). Для номинальных напряжений и токов по каждой сертификации смотрите таблицы сертификаций.

Характеристики / технические спецификации

• Серия: PRC 20
• Код модели: 5-C1
• Позиции: 5
• Подключение: обжимное соединение (в семействе доступны варианты с винтовым соединением)
• Сечение проводника: 0,5 мм² до 2,5 мм²
• Номинальный ток: 20 A (при 2,5 мм²)
• Номинальное напряжение: до 600 V AC/DC в зависимости от сертификации (типично 400 V AC)
• Размеры (Ш×В×Д): 34 мм × 38,4 мм × 52 мм
• Цвет корпуса: черный (RAL 9005)
• Упаковка / мин. заказ: 50 штук
• GTIN/EAN: 4063151865450
