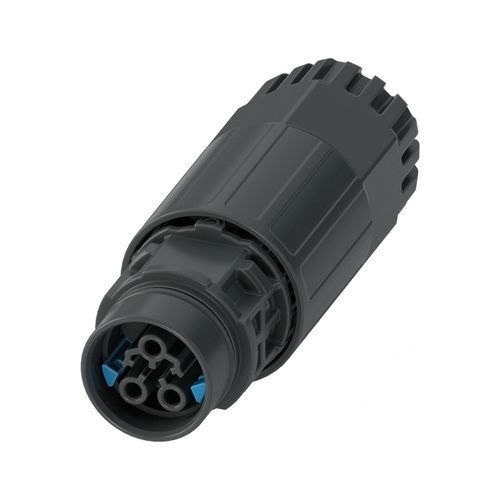

Соединитель для источника электропитания PRC 20/3-C1-FC-FC2,5 SET50

«провод-провод»круговойобжимной

Обзор продукта
Соединитель‑муфта для монтажных применений. Серия продукта: PRC 20. Цвет: черный (RAL 9005). Количество контактов: 3 (2+PE). Диапазон сечений: 0,5–2,5 мм². Номинальное напряжение: 400 V AC (IEC); альтернативные значения: 600 V AC/DC (UL), 500 V DC (IEC). Номинальный ток: 20 A. Метод соединения: обжим (crimp). Варианты разблокировки: 1. с инструментом или 2. вручную.

Технические данные (кратко)

• Тип продукта: Монтажный разъём
• Семейство продуктов: PRC 20
• Число позиций: 3
• Профиль соединения: 2+PE
• Кодировка: 3-C1
• Класс защиты: II

Электрические характеристики
Номинальное напряжение: 400 V AC (III/2.00) в соответствии с IEC 61535/2 PfG 1915; 600 V AC/DC (III/2.00) в соответствии с UL 2238 / UL 2237; 500 V DC (III/2.00) в соответствии с IEC 61535. Номинальный ток: 20 A (при сечении проводника 2,5 мм² согласно IEC 61535).

Габариты
Ширина: 28,5 мм
Высота: 28,5 мм
Длина: 80,4 мм

Материалы
Цвет (корпус): черный (RAL 9005)
Материал уплотнения (ввод кабеля): EPDM
Материал корпуса: PPE
Материал держателя контактов: PPE
Материал кабельной вводной: PC
Материал контакта: CuZn (Материал контактов, Pb < 0,1)

Кабель / линия
Моножильный провод, сечение: 0,5–2,5 мм². Совместимые AWG: 20–14 (по данным UL).

Коммерческие данные

• Артикул: 1468419
• Упаковка: 50 pc
• Минимальный заказ: 50 pc
• Ключ продукта: ABLHBB
• GTIN / EAN: 4063151865474
• Вес на единицу (вкл. упаковку): 30,901 г
• Вес на единицу (без упаковки): 30,901 г
• Страна происхождения: PL

Сертификаты (фрагмент)
Одобрение VDE (ID: 334664-TL3-1) - Номинальное напряжение U_N: 500 V; Номинальный ток I_N: 20 A; сечение: 0,5–2,5 мм².
UL Listed (ID: E221474-20240312) - Номинальное напряжение: 600 V; Номинальный ток: 20 A; AWG: 20–14.
cUL Listed (ID: E221474-20240312) - Номинальное напряжение: 600 V; Номинальный ток: 20 A; AWG: 20–14.

Информация для заказа / Примечания
Варианты разблокировки: 1. с инструментом или 2. вручную. Для инструкций по монтажу см. накладную и раздел загрузок продукта.

Загрузки (доступно на странице продукта)
Документы и чертежи по продукту (одобрения, декларации, 3D‑модели, технические чертежи, тексты для тендеров, накладная) доступны в разделе загрузок на странице продукта.

Преимущества / дополнительная информация

• Компактная конструкция обеспечивает передачу тока до 20 A на ограниченной площади
• Технология запирания Duo‑Unlock для гибкой установки и обслуживания
• Высокие степени защиты и хорошая ударопрочность для суровых условий
• Простота монтажа благодаря проверенным технологиям обжима и соединения
• Быстрый ввод в эксплуатацию с минимизацией ошибок благодаря механической кодировке и цветовой маркировке

Технические характеристики

• Семейство / серия: PRC 20
• Обозначение: PRC 20/3-C1-FC-FC2,5 SET50
• Тип продукта: Монтажный разъём
• Число позиций: 3
• Профиль соединения: 2+PE
• Кодировка: 3-C1
• Метод соединения: обжим
• Разблокировка: инструмент или вручную
• Номинальное напряжение (IEC): 400 V AC; (UL) 600 V AC/DC; (IEC DC) 500 V DC
• Номинальный ток: 20 A (при 2,5 мм²)
• Сечение проводника: 0,5–2,5 мм²
• Габариты (Ш x В x Д): 28,5 мм x 28,5 мм x 80,4 мм
• Цвет корпуса: черный (RAL 9005)
• Материал корпуса: PPE; Материал контакта: CuZn (Pb < 0,1)
• Упаковка / MOQ: 50 pc
• Артикул: 1468419; GTIN/EAN: 4063151865474; Ключ продукта: ABLHBB
• Страна происхождения: PL; Вес на единицу: 30,901 г
