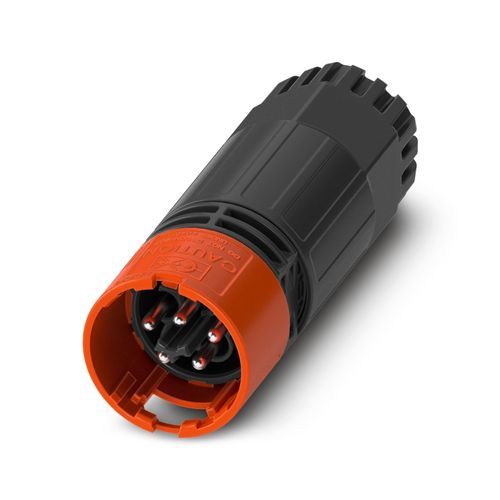

Соединитель для источника электропитания PRC 20/5-C1-FC-MC2,5 SET50

секторный«провод-провод»круглый

Краткое описание
Монтажный разъём PRC 20/5-C1-FC-MC2,5 SET50, 5 контактов (4+PE), обжимное подключение, номинальный ток 20 A, корпус чёрный (RAL 9005), фиксация красная (RAL 3001).

Order information / Notes
Вариант освобождения: с инструментом или вручную. Для информации по сборке и монтажу см. отгрузочный лист и документацию продукта.

Свойства изделия

• Тип изделия: Монтажный разъём
• Семейство: PRC 20
• Число контактов: 5 (4+PE)
• Кодировка: 5-C1
• Класс защиты: II

Электрические характеристики

• Номинальное напряжение: 400 V AC (III/2.00) по IEC 61535/2 PfG 1915; до 600 V AC/DC (по UL 2238 / UL 2237); 500 V DC (IEC 61535)
• Номинальный ток: 20 A (при сечении жилы 2,5 mm² по IEC 61984)
• Метод подключения: обжим

Габариты

• Ширина: 28,5 mm
• Высота: 28,5 mm
• Длина: 80,4 mm

Материалы

• Материал корпуса: PPE, цвет чёрный (RAL 9005)
• Механизм фиксации: красный (RAL 3001)
• Уплотнение (ввод кабеля): EPDM
• Кабельный ввод: PC
• Материал контактов: CuZn (Pb < 0.1)

Коммерческие данные

• Артикул: 1468451
• Упаковочная единица / Мин. заказ: 50 шт
• Product key: ABLHBB
• GTIN: 4063151866716
• Вес за штуку (включая упаковку): 32,479 g
• Страна происхождения: PL

Сертификаты (кратко)

• VDE: ID 334664-TL3-1 — 500 V / 20 A (сечение жил 0,5 - 2,5 mm²)
• UL Listed: ID E221474-20240312 — 600 V / 20 A (AWG 20 - 14)
• cUL Listed: ID E221474-20240312 — 600 V / 20 A

Необходимые аксессуары (примеры)

• Вставные уплотнения: PRC 20 SEAL 10-14 SET 25; PRC 20 SEAL 8-10 SET 25; PRC 20 SEAL 6-8 SET 25
• Обжимные контакты: PRC 20-CCM 0,5-2,5

Технические характеристики

• Серия: PRC 20
• Обозначение: PRC 20/5-C1-FC-MC2,5 SET50
• Функция: Монтажный разъём
• Число контактов: 5 (4+PE)
• Номинальное напряжение: до 600 V AC/DC (в зависимости от сертификата/стандарта)
• Номинальный ток: 20 A (при жиле 2,5 mm²)
• Метод подключения: обжим
• Материалы: корпус PPE; контакты CuZn (Pb < 0.1); кабельный ввод PC; уплотнение EPDM
• Габариты (Ш×В×Д): 28,5 mm × 28,5 mm × 80,4 mm
• Упаковочная единица / MOQ: 50 шт
• GTIN/EAN: 4063151866716
