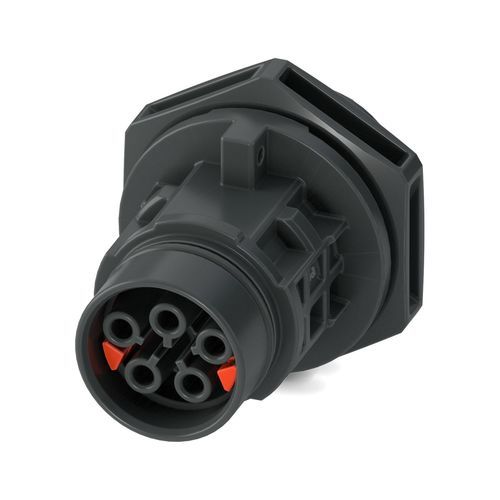

Соединитель для источника электропитания PRC 20/5-C1-FT25-FC2,5 SET50

круглыйобжимнойпеременный ток

Краткое описание
Разъём устройства для фронтального монтажа. Линейка: PRC 20. Цвет: чёрный. Количество контактов: 5. Мин. сечение проводника: 0,5 мм², макс. сечение проводника: 2,5 мм². Номинальное напряжение: 400 V AC. Номинальный ток: 20 A. Метод подключения: обжимное соединение. Вариант разблокировки: 1. с инструментом или 2. вручную.

Свойства продукта

• Тип продукта: Проход через панель (panel feed-through)
• Семейство продукта: PRC 20
• Количество позиций: 5
• Профиль подключения: 4+PE
• Кодировка: 5-C1
• Класс защиты: II

Размеры
Чертёж размеров доступен.

Таблица (габаритные данные):
Ширина: 34 mm
Высота: 38,4 mm
Длина: 52 mm

Электрические характеристики

• Номинальное напряжение: 400 V AC (III/2,00) в соответствии с IEC 61535/2 PfG 1915
• Также: 600 V AC / DC (III/2,00) в соответствии с UL 2238 / UL 2237
• 500 V DC (III/2,00) в соответствии с IEC 61535
• Номинальный ток: 20 A (при сечении проводника 2,5 мм² согласно IEC 61984)

Материал и цвет

• Цвет корпуса: чёрный (RAL 9005)

Кабель / провод

• Сечение одиночного провода: 0,5 мм² - 2,5 мм²

Коммерческая информация

• Артикул: 1468393
• Упаковочная единица: 50 шт
• Минимальный заказ: 50 шт
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• Вес на штуку (включая упаковку): 17,64 g
• Вес на штуку (без упаковки): 15,267 g
• Страна производства: PL

Обязательные аксессуары / совместимые продукты
Для работы данного продукта требуются дополнительные изделия (обязательные аксессуары). Примеры совместимых / обязательных аксессуаров: PRC 20 SEAL (различные размеры / комплекты) и обжимные контакты PRC 20 (например, PRC 20-CCF 0,5-2,5).

Сертификации

• VDE approval ID: 334664-TL3-1 (спецификация: номинальное напряжение 500 V, номинальный ток 20 A, сечение проводника 0,5 - 2,5 мм²)
• UL Listed (ID одобрения: E221474-20240312) (спецификация: номинальное напряжение 600 V, номинальный ток 20 A, AWG 20 - 14)
• cUL Listed (ID одобрения: E221474-20240312) (спецификация аналогична UL)

Загрузки & CAD
Доступны различные документы для скачивания: упрощённые 3D-модели (.stp), чертежи семейства продуктов и технические чертежи, декларации соответствия и упаковочные листы. Примеры файлов: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp, pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp, чертежи семейства и несколько PDF деклараций и сертификатов.

Примечания
Вариант разблокировки: 1. с инструментом или 2. вручную. По монтажным указаниям см. упаковочный лист.

Технические характеристики

• Серия / семейство: PRC 20
• Обозначение: Разъём устройства для фронтального монтажа
• Позиции: 5
• Метод подключения: Обжим
• Сечение проводника: 0,5 - 2,5 мм²
• Номинальное напряжение: 400 V AC (IEC); 600 V AC/DC (UL)
• Номинальный ток: 20 A (при 2,5 мм²)
• Профиль подключения: 4+PE
• Кодировка: 5-C1
• Класс защиты: II
• Цвет корпуса: Чёрный (RAL 9005)
• Упаковочная единица / MOQ: 50 шт
• GTIN / EAN: 4063151865467
• Артикул: 1468393
