Блок интерфейса RS-485 FIBNET

оптического волокналокальной сети

Обзор

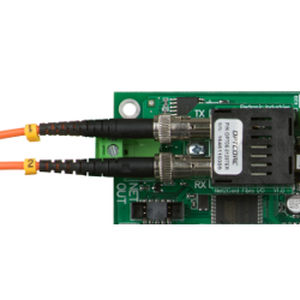

Оптические конвертеры Pertronic Net2 (FIBNET) обеспечивают дуплексные оптические сетевые порты для сетевой карты Pertronic Net2 (NET2CARD). Каждый модуль-конвертер завершает один конец сегмента оптической линии и предоставляет отдельные разъёмы RX и TX для дуплексных оптических кабелей. Конвертеры доступны для многомодового (MMF) и одномодового (SMF) оптоволокна, с разъёмами типа ST или SC.

Особенности
Модули поддерживают работу в многомодовом (MMF) и одномодовом (SMF) режиме и доступны с разъёмами ST (байонет) или SC (push-in). NET2CARD принимает любые комбинации оптических конвертеров и медных соединений RS-485. Карта имеет два сетевых порта NET IN и NET OUT, каждый из которых можно настроить как медный (без оптического конвертера), многомодовое волокно (с FIBNET-MMF или FIBNET-MMF-SC) или одномодовое волокно (с FIBNET-SMF или FIBNET-SMF-SC). Убедитесь, что оба конца оптической линии имеют терминаторы, соответствующие типу кабеля.

Информация для заказа
Код продукта — Описание
FIBNET-SMF-SC-15/13 — Одномодовый односторонний BiDir конвертер для NET2CARD (60 км), SC разъём, 1550 nm Tx, 1310 nm Rx
FIBNET-SMF-SC-13/15 — Одномодовый односторонний BiDir конвертер для NET2CARD (60 км), SC разъём, 1310 nm Tx, 1550 nm Rx
FIBNET-MMF — Многомодовый конвертер для NET2CARD (2 км), ST разъём
FIBNET-MMF-SC — Многомодовый конвертер для NET2CARD (2 км), SC разъём
FIBNET-SMF — Одномодовый конвертер для NET2CARD (20 км), ST разъём
FIBNET-SMF-SC — Одномодовый конвертер для NET2CARD (20 км), SC разъём

Документы
Доступен технический паспорт для оптических конвертеров Net2 (техническая документация указана на странице продукта).

Технические характеристики

• Семейство продуктов: оптические конвертеры FIBNET для NET2CARD
• Функция: дуплексный оптический конвертер, подключающий один конец сегмента оптической линии к NET2CARD
• Разъёмы: отдельные RX и TX на каждом модуле
• Доступные типы разъёмов: ST (байонет) или SC (push-in)
• Поддерживаемые типы волокна: многомодовое (MMF) и одномодовое (SMF)
• Примеры дальности: MMF до ~2 км; SMF до 20 км или 60 км в зависимости от модели
• Примеры длин волн (модели SMF BiDir): 1550 nm Tx / 1310 nm Rx или 1310 nm Tx / 1550 nm Rx
• Совместимость: работает с сетевой картой Pertronic Net2 (NET2CARD); порты NET IN и NET OUT могут быть настроены как Copper, MMF или SMF
• Примечание: оба конца оптической линии должны иметь терминаторы, соответствующие типу кабеля
