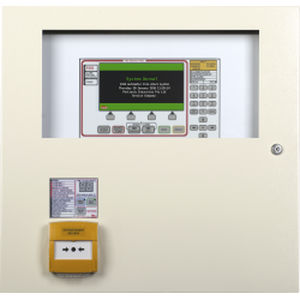

Пожарная панель управления сигнализацией F220®

аналоговаяадресуемаяпрограммируемая

Обзор продукта
Система выпуска огнегасящего агента Pertronic F220 обеспечивает автоматическое и ручное управление одним или несколькими системами пожаротушения. Решение объединяет аналоговую адресуемую панель Pertronic F220 и контроллер выпуска ARC2. Одна панель F220 может содержать несколько ARC2; каждый ARC2 контролирует и осуществляет надзор за одной системой тушения.

Типы пультов управления

• Agent Control Station (ACS2): клавиатура и дисплей, обратный отсчёт Time-to-Discharge, индикаторы состояния/ошибок, локальное отключение зуммера, кнопки Manual и Auto.
• Local Control Station (LCS2): аналогична ACS2, но без индикаторов ошибок для упрощённой локальной эксплуатации.

Работа и ручное вмешательство
Система поддерживает автоматический и ручной выпуск агента. Режим Manual может предотвратить выпуск в любой момент, включая после автоматического запуска. На каждом пульте есть откидной ручной вызов (MCP) для ручного запуска процесса выпуска.

AV-индикаторы и шкафы
Доступны внутренние и погодозащищённые аудиовизуальные (AV) индикаторы с выбором сообщений, звуковыми сигналами и опциональным высокоразличимым таймером обратного отсчёта. Панели F220 поставляются в разных размерах и стилях шкафов, включая узкие и погодозащищённые варианты.

Особенности

• Система управления пожаротушением на базе Pertronic F220 аналоговой адресуемой панели
• Несколько контроллеров ARC2 на одной панели F220
• Автоматический или ручной выпуск агента с возможностью прерывания/отключения с любого пульта
• Поддержка до 9 внешних пультов на ARC2

Функции контроллера выпуска (на контроллер)

• Конфигурируемая автоматическая задержка: 5–90 секунд
• Конфигурируемая ручная задержка, независимая: 5–90 секунд
• RS485 для связи с пультами; до 9 внешних пультов
• Конфигурируемые времена удержания выхода: 20 с, 30 с, 60 с, 5 мин
• Вход неисправности по низкому давлению; опциональная обратная связь от прессостата для подтверждения выпуска

Информация для заказа

• F220-A10U/5A-ARC — F220, шкаф 10U, 2 петли, блок питания 5 A, в комплекте ARC2, белые монтажные пластины
• F220-A13U/5A-ARC — F220, шкаф 13U, 2 петли, блок питания 5 A, в комплекте ARC2, белые монтажные пластины
• F220-A13U/11A-ARC — F220, шкаф 13U, 2 петли, блок питания 11 A, в комплекте ARC2, белые монтажные пластины
• F220-A16U/5A-ARC — F220, шкаф 16U, 2 петли, блок питания 5 A, в комплекте ARC2, белые монтажные пластины
• F220-A16U/5A-ARC-EXT — F220, шкаф 16U, 2 петли, блок питания 5 A, ARC с ACSDISP+OL на двери, белые монтажные пластины
• F220-A16U/11A-ARC — F220, шкаф 16U, 2 петли, блок питания 11 A, в комплекте ARC2
• F220-A16U/11A-ARC-EXT — F220, шкаф 16U, 2 петли, блок питания 11 A, ARC с ACS на внешней двери
• F220-A28U/5A-ARC — F220, шкаф 28U, 2 петли, блок питания 5 A, в комплекте ARC2, белые монтажные пластины
• F220-A28U/11A-ARC — F220, шкаф 28U, 2 петли, блок питания 11 A, в комплекте ARC2, белые монтажные пластины
• F220-A28US/5A-ARC — F220, узкий шкаф 28U, 2 петли, блок питания 5 A, в комплекте ARC2, белые монтажные пластины
• F220-A28US/11A-ARC — F220, узкий шкаф 28U, 2 петли, блок питания 11 A, в комплекте ARC2, белые монтажные пластины

Документы

• Технический паспорт (Datasheet)
• Руководство пользователя Agent Release System (ARC2)
• Техническая спецификация F220 Extinguishing Agent Control System

Технические характеристики

• Система: автоматическое управление одним или несколькими системами тушения на базе Pertronic F220 и ARC2
• Контроллер на систему: один ARC2 на систему; поддержка нескольких ARC2 на одной панели F220
• Пульты управления: ACS2 (полные индикаторы/управления) и LCS2 (без LED неисправности); до 9 внешних пультов на ARC2
• Ручное вмешательство: Manual для блокировки выпуска; откидной MCP на каждом пульте
• AV-индикаторы: внутренние и погодозащищённые с выбором сообщений, звуковыми сигналами и опциональным таймером
• Шкафы: несколько размеров и исполнений, включая узкие и погодозащищённые варианты
• Задержки: автоматические и ручные задержки настраиваемые от 5 до 90 секунд
• Время удержания выхода: 20 с, 30 с, 60 с или 5 мин
• Связь: шина RS485 для пультов управления
• Входы неисправностей: вход по низкому давлению; опциональная обратная связь от прессостата
