Сетевая плата RS485 NETCARD

противопожарная защита

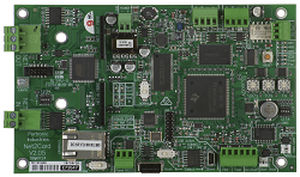

Сетевая карта Pertronic F220 Net2 (NET2CARD) является центральным блоком для сетевой системы Pertronic F220-Net2. Сетевая карта F220 Net2 может быть сконфигурирована для подключения к сети F220-Net2 одного из следующих устройств: Пожарная панель Pertronic F220® и/или несколько удаленных дисплеев Net2 NCU или Net2 Рабочая станция Pertronic FireMap® Ведущее устройство Modbus Система с текстовым интерфейсом ASCII, включая вызов медсестры, принтер или пейджер NCU и удаленные дисплеи Каждая сетевая карта обеспечивает сетевую периферийную шину для связи с Net2-совместимыми периферийными устройствами RS-485. Шина способна адресовать до восьми сетевых модулей Net2 NCU или Net2 Mini-Mimics. Интерфейс Pertronic FireMap® При конфигурации в качестве интерфейса FireMap сетевая карта F220 Net2 обеспечивает взаимодействие всей сети с рабочей станцией FireMap через Ethernet-соединение TCP/IP. Интерфейс Modbus При конфигурировании в качестве интерфейса Modbus сетевая карта F220 Net2 обеспечивает контролируемый двунаправленный интерфейс между сетевой системой F220-Net2 и ведущим устройством Modbus, например, системой управления зданием. Сетевая карта предоставляет 3 000 булевых объектов отображения узлов (NMO). NMO могут быть сконфигурированы как катушки Modbus, дискретные входы, регистры удержания или входные регистры. (Один регистр Modbus может содержать до 16 NMO). Любой объект пожарной панели F220 или событие в сети F220-Net2 может быть сопоставлено с любым NMO. Текстовый интерфейс ASCII При настройке в качестве текстового интерфейса ASCII сетевая плата F220 Net2 экспортирует выбранные события пожарной системы в виде текста ASCII, который подходит для принтеров, пейджеров, систем вызова медсестры или других текстовых систем. Формат выходного сообщения задается в FireUtils® с помощью простого и универсального шаблона.
