Система пожарной сигнализации F220-Net2

Обзор
Сеть Pertronic F220-Net2 объединяет несколько блоков пожарной сигнализации F220, сетевые блоки управления Net2 (Net2 NCU) и удалённые дисплеи Net2 в единую отказоустойчивую сеть пожарной сигнализации. Сеть приоритизирует тревожный и управляющий трафик для обеспечения быстрой передачи даже при высокой нагрузке.

В сети Pertronic F220-Net2

• Любой подключённый блок может управляться и контролироваться с любой Net2 NCU
• Информация с любого блока может отображаться на любой Net2 NCU или удалённом дисплее Net2
• События в любой точке сети могут запускать или влиять на действия на любом подключённом блоке

Состав сети
Сеть F220-Net2 поддерживает до 133 сетевых карт Net2 (узлов). Каждый узел может подключать к сети один из следующих элементов:

• Один блок F220 (FP) и/или несколько Net2 NCU или удалённых дисплеев Net2
• Modbus-мастер
• Рабочая станция Pertronic FireMap®
• Текстовые ASCII-системы, включая принтер или пейджер

Одна сетевая карта может подключать до восьми Net2 NCU или удалённых дисплеев Net2 и до восьми контроллеров LED-отображения/выходов. Каждая NCU обеспечивает полный контроль и мониторинг любых или всех сетевых блоков.

Особенности

• До 100 000 сопоставлений объектов между блоками в системе
• До 5 000 сопоставлений объектов для одного блока
• 640 настраиваемых сетевых входов на блок (несколько объектов могут быть сопоставлены с одним входом)
• 359 логических входов на блок
• Поддерживаемые номера зон: 0–64 999
• Текстовые описания для сетевых входов, NMO, NCU и удалённых дисплеев (мини-мимики)
• Подключаемые оптические модули позволяют смешивать витую пару RS-485 и оптические сегменты
• Двунаправленный Modbus-интерфейс обеспечивает:

  • 3 000 булевых Nodal Mapping Objects (NMOs)
  • Возможность сопоставить до 8 таймеров с любых блоков на регистры Modbus
  • Сопоставляемый I/O watchdog

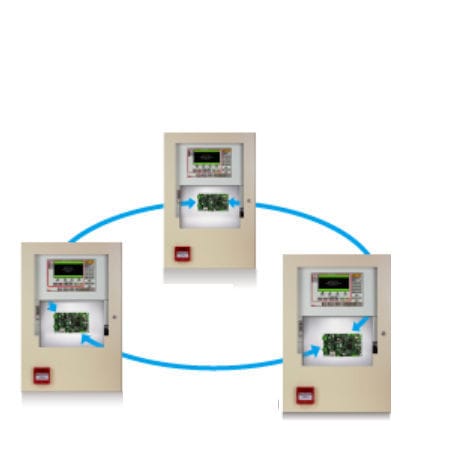

• Кольцевая топология обеспечивает, что одиночный обрыв кабеля не прерывает работу сети
• Автоматический контроль отказов обнаруживает повреждение на землю в медных сегментах, разрывы цепи и изменения узлов/конфигурации
• Программирование через Pertronic FireUtils® по защищённому паролем Ethernet-соединению
• Типичные времена загрузки: 34 узла < 1 мин; 130 узлов < 5 мин
• Автоматическая синхронизация системных часов и корректировка на летнее время
• Системное время и дата регулируются с любого блока
• Устройства петли могут тестироваться с любой Net2 NCU
• Пользователи могут сбрасывать или отключать отдельные устройства петли, маршрутизацию тревог, таймеры, логические блоки и сетевые входы с любой Net2 NCU
• Журнал последних сетевых событий и журналы данных блоков (включая историю) доступны с NCUs, блоков и полнофункциональных мимик
• Журналы данных блоков загружаемы в FireUtils® с любого узла
• Диагностические журналы NET2CARD Linux OS доступны для анализа технической поддержкой Pertronic
• 133-узловая сеть F220-Net2 сертифицирована по AS 7240.13:2006 независимой лабораторией, аккредитованной IANZ
• Включена в список Activfire (afp-3054) согласно AS 7240.13:2006

Технические характеристики

• Максимум узлов в сети: 133
• Сопоставления объектов между блоками (система): до 100 000
• Сопоставления объектов для отдельного блока: 5 000
• Конфигурируемые сетевые входы на блок: 640 (несколько объектов маппируются на вход)
• Логические входы на блок: 359
• Поддерживаемые номера зон: 0–64 999
• Среда сети: RS-485 витая пара и/или оптическое волокно (подключаемые оптические модули)
• Поддержка Modbus: 3 000 NMOs булевых; до 8 таймеров маппируемых в регистры; сопоставляемый I/O watchdog
• Отказоустойчивость: кольцевая топология; одиночный разрыв кабеля не прерывает работу
• Контроль отказов: обнаруживает повреждения на землю, разрывы цепи и изменения узлов/конфигурации
• Программирование: Pertronic FireUtils® через защищённый паролем Ethernet
• Время загрузки: 34 узла < 1 мин; 130 узлов < 5 мин
• Часы: автоматическая синхронизация и корректировка на летнее время
• Диагностика и журналы: журнал сетевых событий, загружаемые журналы данных блоков, диагностические журналы NET2CARD Linux OS
• Стандарты и сертификация: сертифицировано по AS 7240.13:2006 (система 133 узла); включено в список Activfire afp-3054
