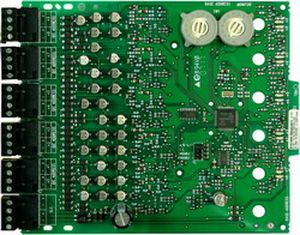

Модуль монитора IM-10, System Sensor Ten Input Monitor Module, предназначен для решения ряда задач, в которых требуется несколько индивидуально адресуемых контролируемых входов, для использования в системах пожарной сигнализации Pertronic F100 и F120. Каждый модуль монитора предназначен для взаимодействия между контрольной панелью и нормально разомкнутыми контактными устройствами. Для всех десяти модулей используется общий вход шлейфа, а инициирующие цепи имеют общее управляющее питание. В остальном каждый модуль монитора работает независимо от других, имея свой уникальный адрес. Пара поворотных кодовых переключателей используется для установки адреса первого модуля в диапазоне от 01 до 90. Остальные модули автоматически назначаются на следующие девять более высоких адресов. Предусмотрена возможность отключения до двух самых высоких адресов, чтобы освободить их для использования в других местах. Каждый модуль также имеет управляемые панелью зеленые светодиодные индикаторы. Панель может заставить светодиоды мигать, включаться или выключаться.
Особенности
Надежная микропроцессорная конструкция
Съемные клеммы для быстрой и простой установки
Разъемы принимают кабель от 0,8 мм2 до 3,3 мм2
10 индивидуальных светодиодных индикаторов, по одному на каждый вход
До 2 неиспользуемых адресов могут быть отключены
Аналоговая адресная связь
Стабильная технология связи с помехоустойчивостью
Поворотные декадные переключатели адресов
Монтажное оборудование в комплекте
Доступно многомонтажное шасси для установки до 4 мультимодулей
Также совместим с Pertronic F100A и F120A
---
