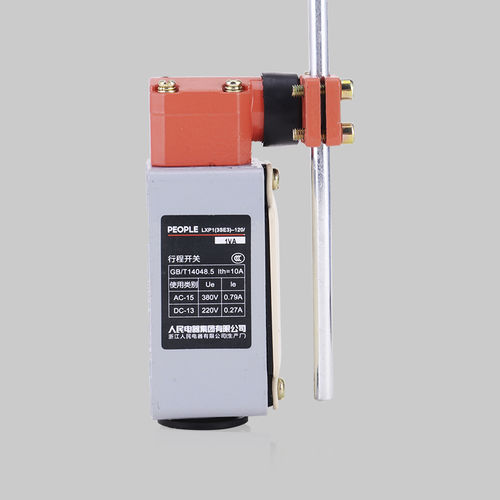

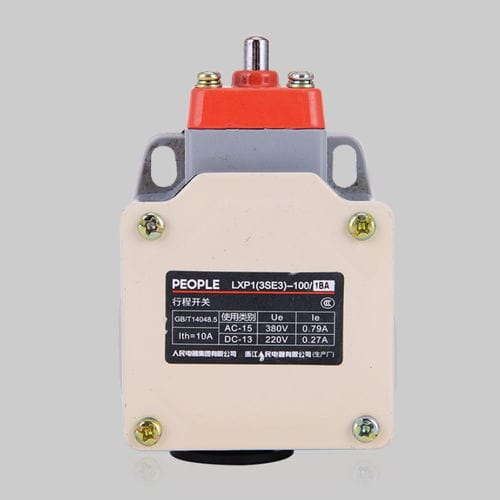

Концевой выключатель с поворотным кулачком LXP1

с поворотным рычагомс гибким стержнеммеханический

Контактный выключатель серии LXP1 предназначен для использования в цепях управления с частотой переменного тока от 40 Гц до 60 Гц, напряжением переменного тока до 500 В, напряжением постоянного тока до 600 В и силой тока до 10 А. Он способен преобразовывать механический сигнал в электрический, например, при срабатывании механизма движения, регулировании скорости или программном управлении. Конструкция Изделия данной серии подразделяются на открытого и защитного типов. Открытый тип представлен 2-полюсными и 3-полюсными моделями. 3-полюсные модели открытого типа выпускаются только в колебательном исполнении. 2-полюсные модели представлены четырьмя типами: мостовым, мгновенным, колебательным, колебательно-мостовым и колебательно-крестовым. Защищенный тип представлен в 2-полюсных, 3-полюсных и 4-полюсных вариантах. Он имеет 4 типа: 1NO+1NC, 1NO+2NC, 2NO+1NC и 2NO+2NC. Основные технические параметры 5.1 Температура окружающей среды: от -40 °C до +85 °C 5.2 Номинальное изоляционное напряжение: Ui = 500 В переменного тока; 600 В постоянного тока 5.3 Максимальное рабочее напряжение: Ue = 500 В на одном полюсе. 5.4 Номинальный ток нагрева: Ith = 10 А 5.5 Номинальный рабочий ток: Ie — см. следующую таблицу 5.6 Механический ресурс: 300 тыс. 5.7 Электрический ресурс: Ie = 1 А/переменный ток — 11,5 млн; Ie = 0,5 А/переменный ток — 11,1 млн 5.8 Точность повторяемости хода толкателя: 0,02 мм 5.9 Выводной кабель защитного корпуса: M20x1,5 5.10 Вместимость контакта по подключению проводов: одножильный провод 2×25 мм²; многожильный провод (с выводом) 2×1,5 мм²
