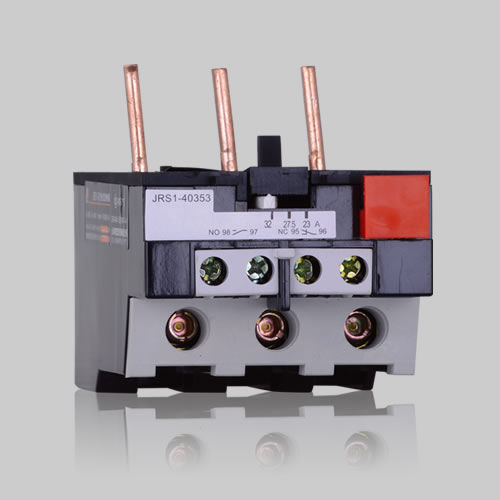

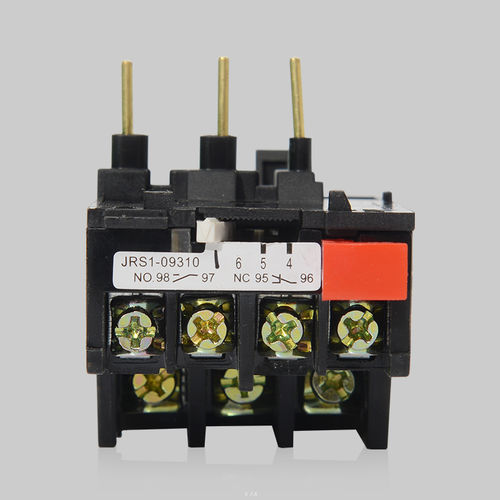

Термическое защитное реле JRS1

трехфазовоедля электрического двигателядля установки на контакторе

Термореле серии JRS1 предназначено для использования в цепях переменного тока частотой 50–60 Гц, с номинальным рабочим напряжением Ue: 380 В и номинальным током 0,1–80 А, в качестве средства защиты от перегрузки и обрыва фазы для электродвигателей переменного тока. Термореле имеет рациональную конструкцию, оснащено устройством регулировки уставочного тока, устройством ручного сброса, устройством остановки, устройством температурной компенсации, а также защитной конструкцией, предохраняющей руки от поражения электрическим током. ► Нормальные условия эксплуатации и монтажа 3.1 — Температура окружающей среды: от -5 °C до +40 °C, при этом среднее значение за 24 часа не превышает +35 °C; 3.2 — Высота над уровнем моря в месте установки не превышает 2000 м; 3.3 — Атмосферные условия: относительная влажность не превышает 50 % при температуре +40 °C; допускается относительно высокая влажность при относительно низкой температуре, например, относительная влажность достигает 90 % при +20 °C; необходимо принимать специальные меры, если на изделии возникает конденсат из-за перепадов температуры. 3.4 — Установка должна находиться в среде, не представляющей взрывоопасности, а также в среде, свободной от газов, способных вызывать коррозию металла и повреждать изоляцию, а также в местах, свободных от проводящей пыли. 3.5 — Степень загрязнения: 3 3.6 — Категория установки: III 3.7 — Положение при установке: устанавливается в нормальном положении, угол наклона между плоскостью установки и вертикалью не превышает ±5°, без заметной вибрации и ударов. 3.8 — Степень защиты: IP 00
