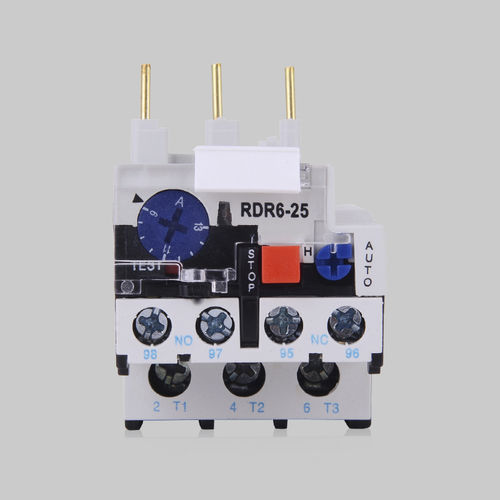

Термическое защитное реле RDR6 series

1NO/NFтрехфазовоедля электрического двигателя

Биметаллическое реле тепловой перегрузки серии RDR6 предназначено для цепей переменного тока частотой 50 Гц/60 Гц, номинальное рабочее напряжение Ue: 380 В, номинальное ударное напряжение Uimp (кВ): 8, номинальный ток 0,10~93 А, и предназначено для защиты цепей и двигателей от перегрузки, обрыва фазы и других неисправностей. Термореле обладает следующими функциями и характеристиками: защита от обрыва фазы, температурная компенсация, регулировка тока срабатывания, возможность выбора автоматического или ручного сброса, сигнал индикации срабатывания, изолированное разъединение вспомогательных контактов NO и NC, компактные размеры и различные способы монтажа. Термореле разработано, изготовлено и проверено в соответствии со стандартом GB14048.4 ►Нормальные условия эксплуатации и монтажа 3.1 — Температура окружающей среды: от -5 °C до +40 °C, при этом среднее значение за 24 часа не превышает +35 °C: 3.2 — Высота над уровнем моря места установки не превышает 2000 м; 3.3 — Атмосферные условия 3.3.1 — Влажность Относительная влажность не превышает 50 % при температуре +40 °C; допускается относительно высокая влажность при относительно низкой температуре, например, относительная влажность достигает 90 % при температуре +20 °C; в этом случае следует принять специальные меры, если на изделии образуется конденсат из-за колебаний температуры. 3.3.2 — Степень загрязнения: 3 3.4 — Условия установки 3.4.1 — Категория установки: III 3.4.2 — Положение при установке: устанавливается в нормальном положении, угол наклона между стороной установки и вертикалью не превышает 5°, без явных вибраций и ударов. 3.5 — Степень защиты: IP 20
