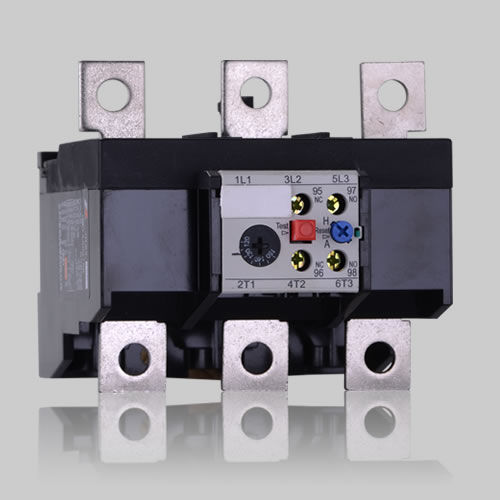

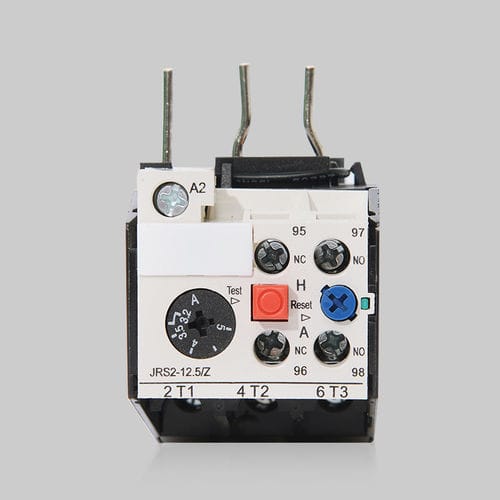

Термическое защитное реле JRS2

1NO/NFтрехфазовоеAC

Термореле серии JRS2 предназначено для использования в системах электропитания с частотой 50/60 Гц, номинальным напряжением Ue: 690 В и номинальным током 0,1–630 А в качестве средства защиты от перегрузки и обрыва фазы в электродвигателях переменного тока или электрических цепях. Термореле обладает функциями защиты от обрыва фазы, температурной компенсации, возможности выбора ручного или автоматического сброса, проверки плавности срабатывания, а также ручного размыкания нормально закрытых (NC) и нормально открытых (NO) контактов. Нормальные условия эксплуатации и монтажа 3.1 Температура окружающей среды: от -5 °C до +40 °C, среднее значение за 24 часа не превышает +35 °C; 3.2 Высота над уровнем моря: не превышает 2000 м, 3.3 Атмосферные условия: при максимальной температуре +40 °C относительная влажность не превышает 50%; допускается относительно высокая влажность при относительно низкой температуре, например, она достигает 90 % при +20 °C; Следует принять специальные меры, если возникает конденсация, вызванная колебаниями температуры. 3.4 Степень загрязнения: 3 3.5 Категория установки: III 3.6 Положение при установке: угол наклона между монтажной поверхностью реле и вертикалью не должен превышать ±5° 3.7 Удары и вибрация: изделие следует устанавливать и эксплуатировать в местах, где отсутствуют заметные колебания, удары и вибрация. 3.8 Способ монтажа: JRS2-12,5, 25, 32, 45, 80 имеют три вида монтажа: комбинированный монтаж, винтовой монтаж, монтаж на стандартную рейку 35 мм. Модели JRS2-63, 135, 150, 180, 400, 630 имеют два вида монтажа: винтовой монтаж и монтаж на стандартную рейку 35 мм. 3.9 Степень защиты: IP00
