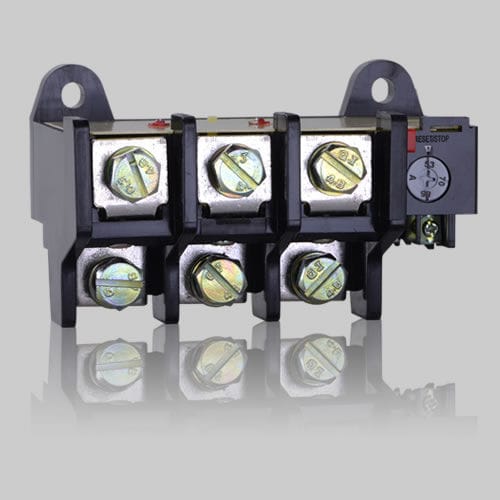

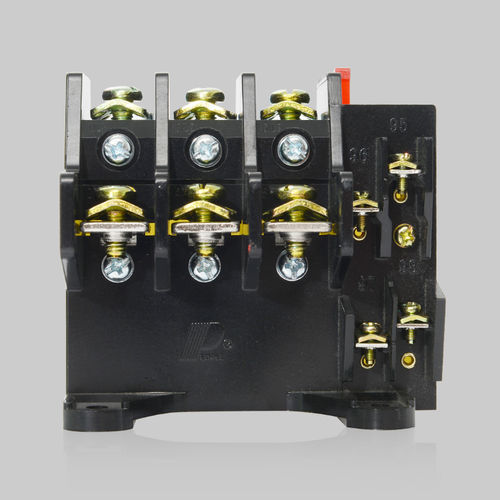

Термическое защитное реле JR36

1NO/NFтрехфазовоеAC

Термореле биметаллического типа серии JRS36 предназначено для цепей переменного тока частотой 50 Гц, номинального рабочего напряжения Ue: 690 В переменного тока, тока 0,25–160 А, и используется для защиты электродвигателей переменного тока от перегрузки и обрыва фазы. Термореле обладает следующими функциями: регулируемый ток срабатывания, температурная компенсация, защита от обрыва фазы, возможность выбора автоматического или ручного сброса; позволяет проверять исправность цепи и обеспечивает возможность ручного размыкания нормально-замыкающегося контакта (замыкание нормально-размыкающегося контакта), его габаритные и монтажные размеры совпадают с размерами модели JR16B, что делает данное изделие идеальным продуктом нового поколения. Данное изделие соответствует стандартам: GB14048.4, IEC60947-4-1 и др. Нормальные условия эксплуатации и монтажа 3.1 Температура окружающей среды: от -5 °C до +40 °C, при этом среднее значение за 24 часа не превышает +35 °C 3.2 Высота над уровнем моря места установки не превышает 2000 м; 3.3 Условия атмосферы: относительная влажность не превышает 50 % при температуре +40 °C; допускается относительно высокая влажность при относительно низкой температуре, например, относительная влажность достигает 90 % при +20 ÿ, при этом следует принять специальные меры, если на изделии возникает конденсат из-за колебаний температуры. 3.4 Среда должна быть взрывобезопасной и не содержать газов, способных вызвать коррозию металла и повредить изоляцию, а также не содержать проводящей пыли. 3.5 Степень загрязнения: 3 3.6 Категория установки: III 3.7 Положение при установке: устанавливается в нормальном положении, угол наклона между плоскостью установки и вертикалью не превышает ±5°, при отсутствии заметной вибрации и ударов. 3.8 Степень защиты: IP 20
