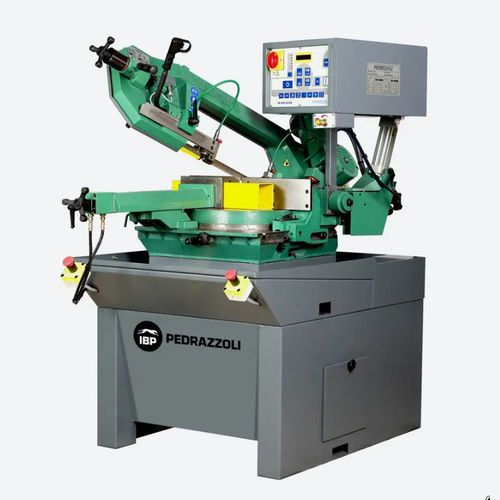

Ленточная пила BROWN SN 420 SA

горизонтальнаядля металловдля труб

Обзор
Полуавтоматическая ленточная пила BROWN SN 420 SA выполнена с основными компонентами из чугуна для снижения резонанса и вибраций, что обеспечивает стабильную и точную резку. Предназначена для промышленной резки профилей и труб с регулировкой положения и программируемым управлением.

Особенности

• 2 скорости, трехфазное питание (400 В – 50 Гц; другие напряжения по запросу).
• Вертикальное расположение двигателя для уменьшения заднего габарита; передача через червячный редуктор в масляной ванне (передаточное отношение 1:40).
• Большая круглая опорная база на закалённой шариковой дорожке для плавного вращения и высокой точности перпендикулярности.
• Регулируемое положение дуги с помощью эксцентрикового втулочного механизма для 90°; механические упоры на 45° вправо и 45°/60° влево.
• Направляющие ленты с пластинами из твердого сплава widia и подшипниками на эксцентриковых втулках.
• Гидравлические тиски с регулируемым ходом, быстрой подачей, маховиком и плоской регулировочной планкой; тиски перемещаются вдоль базы машины.
• Выдвижные и регулируемые упоры тисков для достижения максимальной производительности реза (420 x 190 мм при 90°) и точной центровки.
• Устройство натяжения ленты для постоянного и равномерного натяжения.
• Система охлаждения/смазки ленты с электропомпой и двумя регулируемыми кранов на направляющих.
• Панель управления в удобном доступе с включением/выключением, выбором 2 скоростей, режимом РУЧНОЙ/ПОЛУАВТОМАТ и аварийной остановкой.
• Пуск ленты с защитой "оператор на месте" для безопасной ручной работы; низковольтное управление.
• Педаль управления для полуавтоматического цикла реза.
• Шарнирная дуга на конических подшипниках для плавного перемещения.
• Двойная кнопка аварийной остановки на передней части машины.
• Электронный датчик безопасности для остановки ленты при проскальзывании или разрыве.

Панель управления (PLC)
Специально разработанная PLC-панель для ленточных пил, программируемая оператором в соответствии с производственными требованиями.

• Режим ручной или полуавтоматический; выключатель ВКЛ/ВЫКЛ.
• Цифровой дисплей и программируемый счётчик заготовок.
• Управление скоростью вращения ленты и выбор режима смазки.
• Выбор ручного/полуавтоматического цикла и расширенные функции (открытие/закрытие тисков в конце реза, включение/выключение ленты в конце реза и т.д.).
• Отображение потребляемого тока (амперы) и мгновенной скорости ленты для мониторинга процесса.
• Остановка полуавтоматического цикла (дуга поднимается, тиски остаются закрытыми) и регулятор потока для скорости опускания дуги.

Преимущества / Опции

• Гидравлические вертикальные антизажимные тиски (опция).
• Лазерный указатель позиции разреза (опция).
• Гидравлический цилиндр для движения дуги; доступна микротумановая смазка и электронный частотный регулятор скорости.

Вместимость реза
Круглые трубы: 45° влево: 170 мм
0°: 280 мм
45° вправо: 230 мм
60° вправо: 150 мм

Квадратные сечения: 45° влево: 150 мм
0°: 270 мм
45° вправо: 220 мм
60° вправо: 150 мм

Прямоугольные сечения: 45° влево: 240 x 90 мм
0°: 420 x 190 мм
45° вправо: 230 x 150 мм
60° вправо: 140 x 220 мм

Аксессуары по запросу

• Лазерный указатель реза.
• Регулятор давления тисков.
• Микротумановая смазка.
• Гидравлические вертикальные антизажимные тиски.
• Электронный регулятор скорости.
• Конвейеры для загрузки и разгрузки.

Технические данные
Габариты (Д x Ш x В): 1400 x 1500 x 1800 мм (упор) / 870 x 1860 x 2100 мм (основание)
Высота рабочей плоскости: 955 мм
Масса: 610 кг

Технические характеристики

• Тип: полуавтоматическая ленточная пила.
• Модель: BROWN SN 420 SA.
• Конструкция: основные элементы из чугуна для жесткости и снижения вибраций.
• Передача: червячный редуктор в масляной ванне (1:40).
• Скорости: две выбираемые скорости резки.
• Двигатель: вертикальная компоновка.
• Макс. пропускная способность (90°): 420 x 190 мм (при отведенном упоре).
• Направление и натяжение ленты: пластины widia и подшипники на эксцентриковых втулках; натяжение пружинное.
• Охлаждение/смазка: электропомпа с двумя регулировочными кранами.
• Безопасность: запуск при наличии оператора, двойной аварийный стоп, датчик при проскальзывании/разрыве.
• Управление: PLC с программируемыми функциями и счетчиком деталей.
