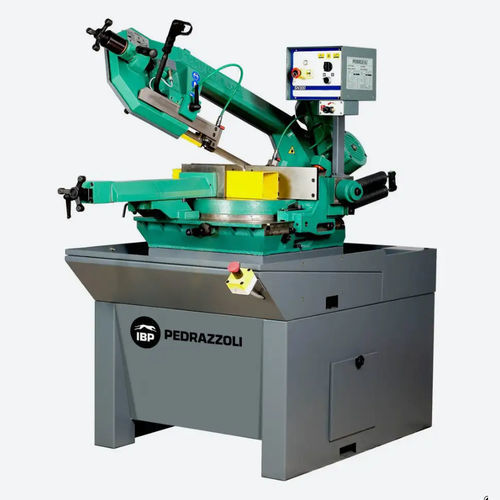

Ленточная пила BROWN SN 300 NEWTON

горизонтальнаядля металловдля труб

Описание
Ручная ленточная пила BROWN SN 300 NEWTON IBP PEDRAZZOLI оснащена литыми чугунными конструктивными элементами и прочной конструкцией, снижающей резонанс и вибрации при резке. Две скорости, трёхфазное питание (400 V – 50 Hz; другие напряжения по запросу).

Преимущества

• Редуктор.
• Балансирующее устройство NEWTON.
• Большой круглый стол, вращающийся вместе со рамой, для стабильной опоры заготовки.

Производительность реза
Круглые трубы:
45° влево: 160 мм
0°: 220 мм
45° вправо: 200 мм
60° вправо: 130 мм

Квадратные сечения:
45° влево: 120 мм
0°: 190 мм
45° вправо: 150 мм
60° вправо: 110 мм

Прямоугольные сечения:
45° влево: 160 x 130 мм
0°: 330 x 150 мм
45° вправо: 160 x 130 мм
60° вправо: 110 x 110 мм

Опции по запросу

• Микротуманная смазка (Micromist).
• Пневматический комплект быстрозажимных тисков MRP.
• Лазерный индикатор реза.
• Механический регулятор скорости.
• Конвейеры для загрузки и выгрузки.

ОПИСАНИЕ УСТРОЙСТВА NEWTON
M – Ручной режим: Установите селектор в положение M и поверните маховик до совмещения указателя с отметкой 0 на шкале, что натянет балансировочную пружину. Закрепите заготовку в тисках. Нажмите кнопку пуска для выполнения ручного цикла резки: рама опускается только при удерживании кнопки пуска. Регулируйте давление опускания рамы с помощью регулятора потока.

D – Динамический режим: Установите селектор в положение D и поверните маховик до отметки 40 на шкале, что ослабит балансировочную пружину. Настройте конечный выключатель на окончание реза. Закрепите заготовку, разместите полотно над ней и нажмите пуск. Рама опускается самостоятельно под действием силы тяжести; регулируйте давление опускания регулятором потока. По окончании реза конечный выключатель остановит движение. Поднимите раму над заготовкой и замените прут для следующего реза.

Технические данные
Габариты (Д x Ш x В): 1400 x 1500 x 1800 мм (Fermobarra) 870 x 1860 x 2100 мм (основание)
Высота рабочей поверхности: 950 мм
Масса: 490 кг

Технические характеристики / спецификации

• Тип машины: Ручная ленточная пила с устройством NEWTON
• Конструкция: Литые чугунные элементы для снижения резонанса и вибраций
• Скорости: Две скорости, трёхфазное (400 V – 50 Hz); другие напряжения по запросу
• Стол: Большой круглый стол, вращающийся с рамой для опоры заготовки
• Режимы: Ручной (M) и Динамический (D) с регулируемым давлением опускания рамы
• Производительность реза: См. раздел "Производительность реза" для круглых труб, квадратных и прямоугольных профилей при указанных углах
• Опции: Микротуманная смазка, пневматический комплект быстрозажимных тисков, лазерный индикатор, механический вариатор, конвейеры
• Суммарный вес: 490 кг
• Высота рабочей поверхности: 950 мм
