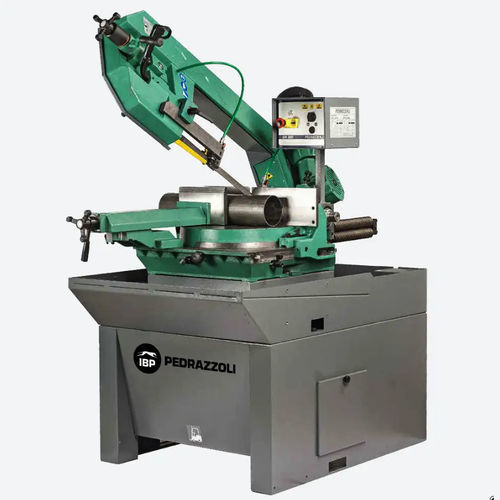

Ленточная пила BROWN SN 420

вертикальнаядля металловдля прутков

Обзор продукта
Ручная ленточная пила BROWN SN 420 IBP PEDRAZZOLI имеет основные узлы из чугуна, что снижает резонанс и вибрацию в процессе резки. Машина предназначена для резки металла, с регулируемым положением рамы и большой круглой опорой для высокой точности перпендикулярности.

ОСОБЕННОСТИ

• 2-скоростной трехфазный (400 V – 50 Hz; другие напряжения по запросу)
• Вертикальное расположение двигателя для уменьшения заднего габарита; передача через червячный редуктор в масляной ванне (передаточное число 1:40)
• Большая круглая опора с широкой поверхностью для заготовки; вращение по закаленной шариковой дорожке для плавного вращения и высокой точности перпендикулярности
• Регулируемое положение рамы с эксцентриковой втулкой для 90° и механическими упорами на 45° вправо и 45°/60° влево
• Направляющие ленты с пластинами Widia и опорами подшипников на эксцентриковых втулках
• Регулируемые ручные тиски с быстрым прижатием, маховиком и регулируемой плоской прокладкой; могут располагаться вдоль всей основания
• Выдвижные и регулируемые упоры тисков для достижения максимальной пропускной способности (420 x 190 мм при 90°) и точной центровки
• Устройство натяжения ленты для постоянного и равномерного натяжения
• Система смазки/охлаждения ленты с электрическим насосом и двумя регулируемыми кранами на направляющих
• Панель управления в удобном доступном месте с выключателем ON/OFF, переключателем скорости резки (2 скорости), переключателем MANUAL/DYNAMIC (для версий с устройством Newton) и кнопкой аварийной остановки
• Выключатель запуска ленты с защитой "оператор присутствует" и предохранительным кожухом; управление низким напряжением
• Шарнирная рама на опоре с коническими подшипниками

Преимущества

• Направляющие с пластинами Widia для долговечных направляющих свойств
• Тиски с быстрым подходом, могут располагаться поперек основания; регулируемые упоры тисков
• Конвейеры загрузки и разгрузки (по запросу)
• Цифровой дисплей (по запросу)

Пропускная способность резки
Круглые трубы: 45° влево: 170 мм
0°: 280 мм
45° вправо: 230 мм
60° вправо: 150 мм

Квадратные сечения: 45° влево: 150 мм
0°: 270 мм
45° вправо: 220 мм
60° вправо: 150 мм

Прямоугольные сечения: 45° влево: 240 x 90 мм
0°: 420 x 190 мм
45° вправо: 230 x 150 мм
60° вправо: 140 x 220 мм

Опции по запросу

• Micromist смазка
• Пневматический набор быстрого зажима MRP
• Лазерный индикатор резки
• Механический регулятор скорости
• Конвейеры загрузки и разгрузки

Технические данные
Габариты (Д x Ш x В): 1400 x 1500 x 1800 мм (Fermobarra) 870 x 1860 x 2100 мм (основание)
Высота рабочего стола: 955 мм
Вес: 550 кг

Характеристики / технические спецификации

• Модель: BROWN SN 420
• Конструкция: основные компоненты из чугуна
• Скорости: 2-скоростная работа (электрическая)
• Питание: трехфазное (400 V – 50 Hz; другие напряжения по запросу)
• Трансмиссия: червячный редуктор в масляной ванне, передаточное число 1:40
• Максимальная пропускная способность (при 90°): 420 x 190 мм
• Регулируемое положение рамы: 90° через эксцентриковую втулку; механические упоры при 45° и 60°
• Направление ленты: пластины Widia с опорами подшипников
• Тиски: регулируемые ручные тиски с быстрым прижатием и продольным позиционированием; выдвижные/регулируемые упоры
• Натяжение ленты: устройство равномерного натяжения
• Охлаждение/смазка: электрический насос с двумя регулируемыми кранами
• Управление: ON/OFF, селектор скоростей, MANUAL/DYNAMIC селектор, аварийная остановка
• Безопасность: запуск ленты с защитой "оператор присутствует" и защитным кожухом; низковольтные органы управления
• Основание: большая круглая опора на закаленной шариковой дорожке для точности
• Вес и габариты указаны выше
