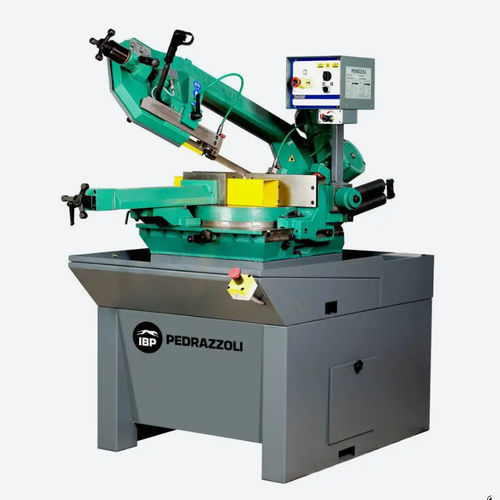

Ленточная пила BROWN SN 300

вертикальнаядля металловдля труб

Обзор продукта
Ручная ленточная пила IBP PEDRAZZOLI BROWN SN 300 имеет основные компоненты из чугуна и жесткую конструкцию, снижающую резонансы и вибрации при резке. Вертикальное расположение двигателя и червячный редуктор в масляной ванне оптимизируют задний габарит и обеспечивают надежную передачу крутящего момента.

Особенности

• Две скорости, трехфазное питание (400V – 50 Hz); другие напряжения по запросу.
• Вертикальное расположение двигателя для уменьшения заднего габарита; передача через червячный редуктор в масляной ванне (передаточное отношение 1:40).
• Большая круглая опорная плита — широкая поверхность для опоры заготовки; вращается по закаленной шарикоподшипниковой дорожке для плавного вращения и высокой точности перпендикулярности реза.
• Регулируемое положение дуги с использованием эксцентриковой втулки для резов под 90°; механические упоры на 45° вправо и 45–60° влево.
• Направляющие ленты с пластинами widia и подшипниками на эксцентриковых втулках для точного направления полотна.
• Регулируемая ручная тиски, перемещаемая вдоль всей базы станка; быстрое сближение, маховик подачи и плоская регулируемая клиновая планка.
• Выдвижные и регулируемые упоры тисков для максимальной производительной способности (330 x 150 мм при 90°) и точной фиксации.
• Устройство натяжения полотна для поддержания постоянного и равномерного натяжения.
• Система смазки/охлаждения полотна с электрическим насосом и двумя регулируемыми кранчиками на направляющих.
• Панель управления с выключателем ON/OFF, переключателем скоростей (2 скорости), селектором MANUAL/DYNAMIC (для версий с устройством Newton) и аварийной кнопкой.
• Кнопка пуска полотна с защитой «человек присутствует» и защищенным предохранительным выключателем; управление низким напряжением.
• Шарнирная дуга, смонтированная на опоре с коническими подшипниками для стабильного движения.

Преимущества

• Регулируемые направляющие пластинки widia для оптимального направления полотна и увеличения срока службы.
• Универсальные тиски с быстрым подходом, позиционируемые по всей ширине базы и с регулируемыми упорами для надежного зажима профилей и труб.

Режущая способность
Круглые трубы:
45° влево: 160 мм
0°: 220 мм
45° вправо: 200 мм
60° вправо: 130 мм

Квадратные сечения:
45° влево: 120 мм
0°: 190 мм
45° вправо: 150 мм
60° вправо: 110 мм

Прямоугольные сечения:
45° влево: 160 x 130 мм
0°: 330 x 150 мм
45° вправо: 160 x 130 мм
60° вправо: 110 x 110 мм

Опции по запросу

• Micromist система смазки.
• Пневматический комплект быстрого зажима MRP.
• Лазерный индикатор реза.
• Механический регулятор скорости.
• Роликовые конвейеры для загрузки и выгрузки.

Технические данные
Габариты (Д x Ш x В): 1400 x 1500 x 1800 мм (Fermobarra) | 870 x 1860 x 2100 мм (основание)
Высота рабочего стола: 950 мм
Вес: 490 кг

Технические характеристики

• Модель: BROWN SN 300
• Бренд: IBP PEDRAZZOLI
• Конструкция: основные элементы из чугуна
• Электрика: две скорости, трехфазное (400V – 50 Hz); другие напряжения по запросу
• Передача: червячный редуктор в масляной ванне (отношение 1:40)
• Двигатель: вертикальное расположение
• Опорная плита: большой круглый опорный диск на закаленной шариковой дорожке
• Позиционирование дуги: регулируется для 90° с механическими упорами
• Направление полотна: widia пластины регулиуемые с подшипниками на эксцентриковых втулках
• Тиски: ручная регулировка с быстрым подходом и плоской регулируемой клиновой планкой
• Упоры тисков: выдвижные и регулируемые (макс. 330 x 150 мм при 90°)
• Натяжение полотна: устройство для постоянного натяжения
• Охлаждение/смазка: электрический насос с двумя регулируемыми кранами
• Управление: ON/OFF, переключатель скоростей (2 скорости), селектор MANUAL/DYNAMIC, аварийная остановка, пуск «человек присутствует»
• Безопасность: защищенный выключатель, низковольтное управление
• Дуга: опора с коническими подшипниками
• Режущие способности и размеры: см. выше
