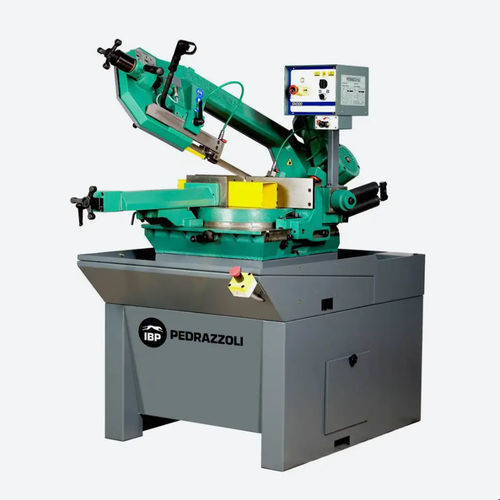

Ленточная пила BROWN SN 420 NEWTON

вертикальнаядля металловдля прутков

Описание продукта
Ручная ленточная пила BROWN SN 420 NEWTON IBP PEDRAZZOLI имеет основные узлы, отлитые из чугуна, что снижает резонанс и вибрации при резке. Двухскоростной привод, трёхфазный (400 В, 50 Гц); другие напряжения по запросу.

Преимущества

• Редукторная передача для стабильной передачи крутящего момента.
• Устройство Newton с выбором режимов Ручной (M) и Динамический (D).
• Большой круглый рабочий стол, вращающийся вместе со рамой, для оптимальной опоры заготовки.

ОПИСАНИЕ УСТРОЙСТВА NEWTON
M — Ручной режим: Установите селектор в положение M. Поверните маховик, пока индекс не совпадёт с 0 на шкале, чтобы натянуть балансировочную пружину рамы. Зафиксируйте заготовку в тисках. Нажмите кнопку пуска для выполнения обычного ручного цикла резки: опускание рамы осуществляется только при удержании кнопки пуска. Давление опускания рамы регулируется регулятором потока.

D — Динамический режим: Установите селектор в положение D. Поверните маховик, пока индекс не совпадёт с 40 на шкале, чтобы ослабить балансировочную пружину рамы. Отрегулируйте конечный выключатель на конце реза. Зафиксируйте заготовку в тисках, расположите полотно над заготовкой и нажмите пуск: рама опустится под действием силы тяжести; скорость опускания регулируется регулятором потока, а конечный выключатель останавливает движение полотна по окончании реза.

Производительность резки
Круглые трубы: 45° влево: 170 мм; 0°: 280 мм; 45° вправо: 230 мм; 60° вправо: 150 мм
Квадратные сечения: 45° влево: 150 мм; 0°: 270 мм; 45° вправо: 220 мм; 60° вправо: 150 мм
Прямоугольные сечения: 45° влево: 240 x 90 мм; 0°: 420 x 190 мм; 45° вправо: 230 x 150 мм; 60° вправо: 140 x 220 мм

Аксессуары по запросу

• Система микрозадачи смазки (micromist).
• Пневматический комплект быстрого зажима MRP.
• Лазерный указатель реза.
• Механический вариатор скорости.
• Конвейеры для загрузки и выгрузки.

Технические данные
Габариты (Д x Ш x В): 1400 x 1500 x 1800 мм (ограничитель прутка); 870 x 1860 x 2100 мм (основание)
Высота рабочей поверхности: 955 мм
Масса: 550 кг

Технические характеристики

• Модель: BROWN SN 420 NEWTON
• Конструкция: основные узлы из чугуна для снижения резонанса и вибраций
• Привод: 2 скорости, трёхфазный (400 В, 50 Гц); другие напряжения по запросу
• Устройство Newton с режимами Manual (M) и Dynamic (D)
• Управление опусканием рамы через регулятор потока; в динамическом режиме опускание по гравитации с остановкой по концевому выключателю
• Редукторная передача
• Большой круглый рабочий стол, вращающийся вместе с рамой
• Производительность резки: см. блок Производительность резки (круглые, квадратные и прямоугольные сечения под разными углами)
• Доступные аксессуары: micromist, пневматический комплект быстрого зажима, лазерный индикатор, механический вариатор скорости, конвейеры
• Габариты и масса: см. блок Технические данные
