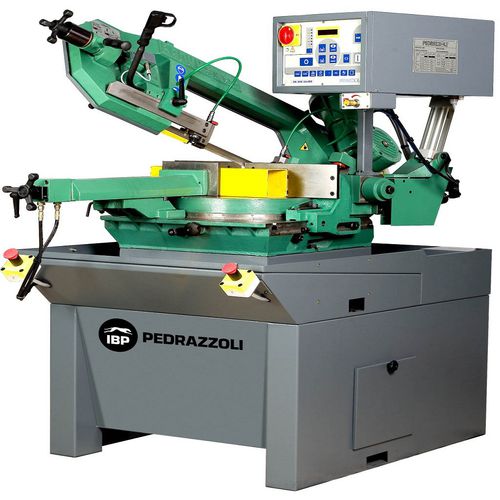

Ленточная пила BROWN SN 300 SA

вертикальнаядля металловдля прутков

Описание продукта
BROWN SN 300 SA от IBP PEDRAZZOLI — полуавтоматическая ленточная пила для точной резки круглых, квадратных и прямоугольных профилей. Чугунная конструкция снижает резонансы и вибрации; большой вращающийся опорный диск и регулируемая тиски обеспечивают повторяемость и высокую точность резов в промышленных производственных условиях.

Особенности

• Двухскоростное питание, трехфазное (400 V – 50 Hz; другие напряжения по запросу)
• Вертикальное расположение мотора для уменьшения габарита сзади; червячный редуктор в масляной ванне (передаточное отношение 1:40)
• Большая круглая опорная платформа, вращающаяся по закаленной шариковой дорожке для плавного вращения и высокой перпендикулярности
• Регулируемое положение рамы через эксцентриковую втулку для резов 90°; механические упоры на 45° вправо и 45°/60° влево
• Направляющие ленты из твердого сплава (widia) с эксцентриковыми втулками на подшипниках для стабильности полотна
• Гидравлический цилиндр для регулировки перемещения тисков; тиски можно позиционировать вдоль всей базы машины
• Выдвижные и регулируемые упоры тисков для достижения максимальной производительности резки и точного выравнивания
• Устройство натяжения ленты для постоянного и равномерного натяжения
• Система смазки/охлаждения ленты с электрическим насосом и двумя регулируемыми насадками на направляющих
• Удобно расположенная панель управления и пусковой переключатель ленты в низком напряжении с защитой "оператор на месте"
• Педаль запуска для полуавтоматического рабочего цикла
• Шарнирная рама на конических подшипниках
• Двойная кнопка аварийной остановки на передней части рамы
• Электронный датчик безопасности для остановки ленты при проскальзывании или обрыве

Преимущества

• Опциональная гидравлическая вертикальная противосняточная тисковая система
• Опциональный лазерный указатель положения реза
• Опциональный гидравлический цилиндр для перемещения рамы

Вместимость реза
Круглые трубы — 45° влево: 160 мм
Круглые трубы — 0°: 220 мм
Круглые трубы — 45° вправо: 200 мм
Круглые трубы — 60° вправо: 130 мм

Квадратные сечения — 45° влево: 120 мм
Квадратные сечения — 0°: 190 мм
Квадратные сечения — 45° вправо: 150 мм
Квадратные сечения — 60° вправо: 110 мм

Прямоугольные сечения — 45° влево: 160 x 130 мм
Прямоугольные сечения — 0°: 330 x 150 мм
Прямоугольные сечения — 45° вправо: 160 x 130 мм
Прямоугольные сечения — 60° вправо: 110 x 110 мм

Комплекты и аксессуары по запросу

• Лазерный индикатор реза
• Регулятор давления тисков
• Микротуманный смазочный узел
• Вертикальные противосняточные тиски
• Электронный частотный преобразователь
• Конвейеры для загрузки и выгрузки

Технические данные

• Модель: BROWN SN 300 SA
• Марка: IBP PEDRAZZOLI
• Габариты (Д x Ш x В): 1400 x 1500 x 1800 мм (Fermobarra) — 870 x 1860 x 2100 мм (основание)
• Высота рабочего стола: 955 мм
• Вес: 490 кг
• Макс. прямоугольная резка при 90°: 330 x 150 мм
• Две рабочие скорости; питание трехфазное 400 V – 50 Hz (другие напряжения по запросу)
• Передача: червячный редуктор 1:40 в масляной ванне
• Система натяжения ленты: пружинный механизм
• Охлаждение/смазка: электрический насос и два регулируемых крана
• Безопасность: датчик проскальзывания/оборванности, двойной аварийный стоп, пуск при наличии оператора
• Управление: доступная панель управления; педаль для полуавтоматического цикла
