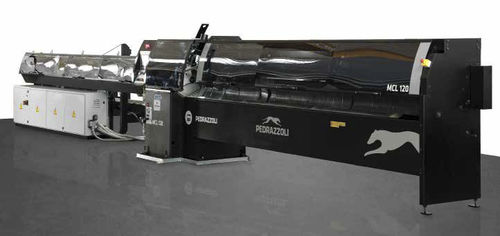

Линия резки с вращающейся пластиной MCL 120

поворотнаядля металладля труб

Обзор
Автоматическая линия резки труб MCL 120 разработана для высокопроизводительной автоматической резки труб. Технологии IBP PEDRAZZOLI обеспечивают быстрые циклы и точные, повторяемые резы с возможностью интеграции модулей для снятия заусенцев, мойки и сбора.

Преимущества

• Цилиндрическая зуборезная головка и двойной зажимной цилиндр обеспечивают длительный срок службы полотна, точность и перпендикулярность.
• Высокая производительность при резке высокопрочных труб и труб с деликатной поверхностью или уменьшенной толщиной стенки.
• Моторный упор для автоматического позиционирования длины.
• Оптимальное расположение роликов и губок для надежной фиксации труб.
• Доступная длина выгрузки: 3000 мм или 4500 мм (другие длины по запросу).
• Привод подачи и вращения полотна от электродвигателя обеспечивает стабильное качество реза на входе, в середине и на выходе.
• Технологическая база данных с параметрами резки для помощи оператору.
• Возможна интеграция с автоматическими устройствами для снятия заусенцев, мойки и сбора.

Особенности

• 7 управляемых осей для постоянной повторяемости и точности.
• До 3 различных длин резки и 3 позиции разгрузки.
• Полностью автоматическая переналадка производства для минимизации времени подготовки.
• Широкий выбор конфигураций и аксессуаров для адаптации под требования заказчика.

Технические данные
Габариты (Д x Ш x В): 2500 x 11285 x 1800 мм
Масса: 4210 кг
Высота рабочего уровня: 1040 мм
Диапазон резки круглых труб: Мин. 12 мм – Макс. 122 мм (до 125 мм по запросу)
Диапазон резки квадратных труб: Мин. 12 мм – Макс. 95 мм
Диапазон резки прямоугольных труб: Мин. 15 x 10 мм – Макс. 110 x 70 мм
Диапазон диаметра полотна: 140 мм – 370 мм
Скорость вращения полотна (инвертор): 35–300 об/мин
Максимальная грузоподъемность загрузчика: 4 ton
Длина пакета труб: 2200–6500 мм

IMS4 и примечания
Система управления IMS4 обеспечивает графический мониторинг и интуитивное сенсорное программирование. Доступно демонстрационное видео. Возможна конфигурация с последующими автоматическими устройствами для снятия заусенцев, мойки или сбора.
