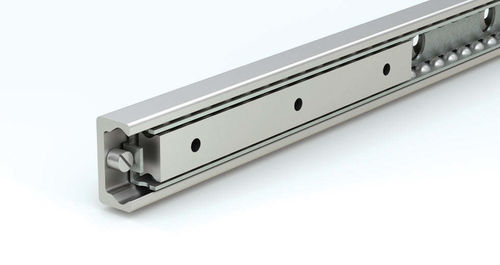

Glissière linéaire с общим расширением SDC series

с шарикамидля выдвижного ящикавысокая нагрузка

Обзор
Линейные направляющие с шариковыми подшипниками и С-образными направляющими, предназначенные для содержанного и управляемого линейного перемещения. Серия SDC использует отдельную прецизионную клетку для шариков и закалённую стальную направляющую. Внутренний карет поддерживает нагрузку внутри фиксированной внешней С-образной направляющей, а шариковая клетка удерживает стальные шарики между поверхностями каретки и направляющей, обеспечивая качение с низким трением и равномерное распределение нагрузки.

Принцип работы
Внутренний карет перемещается внутри фиксированной С-образной направляющей при толкании или тягении. Шариковая клетка плавает между кареткой и направляющей и обычно проходит примерно половину хода каретки. Интегрированные механические ограничители контролируют ход в пределах длины направляющей, защищая внутренние компоненты и удерживая движение внутри контура направляющей.

Преимущества и области применения

• Сдерживаемое движение внутри С-образного профиля для защищённой работы и сопротивляемости загрязнению
• Качение с низким трением и распределённый путь передачи нагрузки для длительной службы при больших нагрузках
• Возможность установки нескольких внутренних кареток на одной направляющей для модульных систем высокой ёмкости
• Типичные области применения: тяжёлые промышленные платформы, большие люки доступа, роботизированные системы позиционирования, системы доступа к станкам и другие жёсткие применения, требующие сдерживаемого линейного перемещения

Особенности

• С-образная замкнутая геометрия: внутренний слайдер остаётся внутри профиля направляющей
• Отдельная шариковая клетка: стальные шарики удерживаются между поверхностями каретки и направляющей
• Возможность использования нескольких слайдеров для модульных и многокареточных конфигураций
• Опции хода в одном и двух направлениях
• Интегрированные механические ограничители для ограничения и защиты хода
• Закрытая конструкция помогает защищать внутренние компоненты от загрязнений при сохранении направленного движения

Характеристики / Технические данные

• Серия: SDC Series
• Максимальный ход: до 1,310 mm
• Доступные длины направляющей: от 130 mm до 1,970 mm
• Грузоподъёмность: до 65,272 N
• Типичное перемещение внутреннего карета относительно хода карета: шариковая клетка обычно перемещается примерно на половину хода карета
• Доступны конфигурации с одно- и двунаправленным ходом
• Примеры форм-факторов изделия (иллюстративно): варианты SDC43 (примерные внутренние размеры указаны): например SDC43N-1330-610 — ширина направляющей 43 mm, длина направляющей 1330 mm, внутренний карет 610 mm
