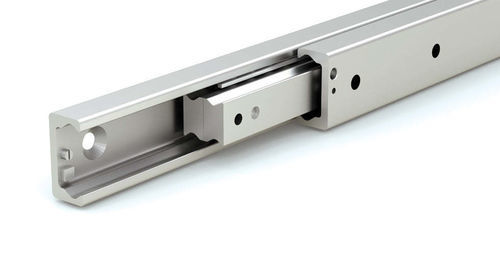

Glissière linéaire с общим расширением SDF series

для выдвижного ящикавысокая нагрузкаиз стали

Обзор
Фронтально устанавливаемые направляющие для ящиков — это телескопические линейные рельсовые узлы, опирающиеся на переднюю монтажную поверхность и построенные вокруг механизма с шариковой клеткой для плавного выдвижения и задвижения. В конфигурации с фронтальным монтажом секции рельсов расположены лицом к лицу, образуя более закрытый профиль вокруг шариковой клетки и качательных элементов, что помогает защищать их от пыли, мусора, опилок и иных лёгких загрязнений. Серия SDF для тяжёлых условий эксплуатации использует упрочнённые стальные секции рельсов SDP в этой face-to-face компоновке для работы с полным выдвижением в промышленных применениях.

Применение

• Производственные полы
• Упаковочные машины
• Деревообрабатывающие станки
• Промышленные шкафы
• Сервисные панели и доступ к оборудованию

Ключевые особенности

• Пылеустойчивая конструкция: закрытый фронтальный профиль защищает шариковую клетку и качательные элементы от мусора
• Телескопическая фронтальная конфигурация для управляемого полного выдвижения
• Упрочнённые секции рельсов SDP для тяжёлых нагрузок
• Доступны конфигурации хода в одном или двух направлениях
• Максимальный ход: до 2,026 мм
• Доступные длины рельсов: 130 мм — 1,970 мм
• Грузоподъёмность: до 1,909 N
• Примеры номинальных размеров: 43 мм (варианты SDF43)

Технические характеристики

• Серия: SDF (SDF Series)
• Тип: фронтально монтируемая телескопическая направляющая для ящиков с полным выдвижением
• Механизм: шариковая клетка (катящиеся элементы)
• Материал рельсов: упрочнённая сталь (секции рельсов SDP)
• Конфигурация: face-to-face расположение рельсов (закрытый профиль)
• Опции хода: конфигурации с одно- и двухнаправленным ходом
• Максимальный ход: до 2,026 мм
• Доступные длины рельсов: 130 мм — 1,970 мм
• Грузоподъёмность: до 1,909 N
• Устойчивость к частицам: пылеустойчивость; защищает шариковую клетку от пыли, мусора и опилок
• Примеры номинальных размеров: 43 мм (варианты SDF43)
• Типичные применения: производственные полы, упаковочные машины, деревообработка, промышленные шкафы, сервисные панели
