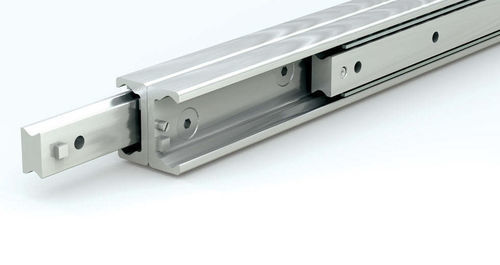

Glissière linéaire с общим расширением SDB series

телескопическаядля выдвижного ящикавысокая нагрузка

ОбзорНаправляющие выдвижных ящиков с задним креплением представляют собой телескопические линейные рельсовые узлы, опирающиеся на заднюю монтажную поверхность и рассчитанные на полный выдвиж. Серия SDB использует две закалённые стальные SDP-рельсы, установленные спина к спине, что создаёт жёсткую телескопическую конфигурацию и позволяет внутреннему ползуну выдвигаться за пределы номинальной длины рельса, обеспечивая большую длину выдвига при компактном месте крепления. Такой задний монтаж применяется, когда боковой монтаж невозможен, доступ ограничен или груз на консоли должен оставаться устойчивым при полном ходе. Направляющие SDB предназначены для тяжёлых и промышленных применений, обеспечивая управляемое движение, поддержку нагрузки и жёсткость при выдвижении.

Особенности

• Удлинённое телескопическое движение: ход превышает длину отдельной рельсы
• Гибкость конструкции: доступны конфигурации с односторонним и двусторонним ходом
• Максимальный ход: до 2,026 мм
• Доступные длины рельс: 130 мм — 1,970 мм
• Грузоподъёмность: до 3,092 N
• Конфигурация «спина к спине»: повышенная жёсткость при выдвижении
• Конструкция: закалённые стальные SDP-рельсы; типичные варианты включают закалённую, оцинкованную сталь с прецизионным шариковым направлением для коррозионной стойкости и плавного хода

Часто задаваемые вопросы

• Что такое направляющая с задним креплением? Направляющая с задним креплением — это линейный рельсовый узел, опирающийся на заднюю монтажную поверхность и предназначенный для переноса консольных нагрузок, когда подвижный элемент выдвигается наружу без боковой поддержки. Она используется, когда боковой монтаж непрактичен или когда требуется большая длина выдвига от компактной базы.
• Когда следует использовать направляющую с задним креплением вместо бокового монтажа? Используйте задний монтаж, если доступ по бокам ограничен, если требуется, чтобы груз выдвигался от фиксированной задней опоры наружу, или для консольных и глубоких сборок, которым нужна большая длина выдвига при компактном монтаже.

Технические характеристики

• Название серии: SDB Series
• Конфигурация рельсов: две закалённые стальные SDP-рельсы, установленные спина к спине (телескопические)
• Максимальный ход: до 2,026 мм
• Доступные длины рельсов: 130 мм — 1,970 мм
• Грузоподъёмность: до 3,092 N
• Варианты направления: конфигурации с односторонним и двусторонним ходом
• Материалы / покрытие: закалённые стальные рельсы; варианты указывают на закалённую оцинкованную сталь с прецизионным шариковым направляющим элементом для коррозионной стойкости
• Типичный пример профиля: профиль 43 мм (несколько вариантов с шириной 43 мм и различными ходами)
• Применения: направляющая тяжёлого типа для ящиков, промышленная направляющая ящиков, консольные нагрузки, доступ в ограниченных конструкциях, большая длина выдвига при компактном монтаже
