Glissière linéaire с общим расширением SDS

для выдвижного ящикавысокая нагрузкаиз стали

Обзор

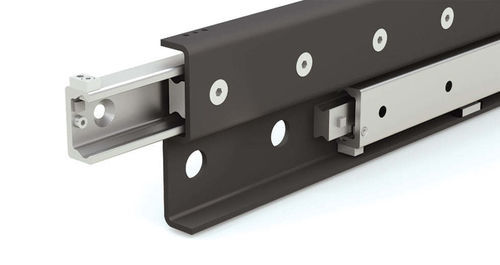

Направляющие ящика полного выдвижения — это телескопические линейные рельсовые сборки на основе механизма скольжения с шариковой клеткой, позволяющие несущей платформе выдвигаться наружу на полную рабочую длину, открывая поддерживаемый поддон, панель, контейнер или платформу за пределами монтажной конструкции. Направляющие «рядом» размещают два секционных рельса рядом на одной стороне нагрузки, создавая узкую балочную конструкцию для применений, где ширина ограничена, но требуются направленное движение, жесткость и поддержка нагрузки.

Особенности SDS S-Beam в компоновке «рядом»
Тяжелонагруженные стальные направляющие ящиков SDS S-Beam от PBC Linear используют два закалённых стальных рельса SDP, расположенных рядом, для создания компактной жёсткой системы направляющих, подходящей для узких промышленных конструкций. Размещение рельсов «плечо к плечу» снижает прогиб и сохраняет контролируемое выравнивание, обеспечивая плавное выдвижение под нагрузкой. Конфигурация SDS отличается от направляющих с задним креплением (ориентированы на максимальный выдвиг) и передним креплением (более закрытые рельсы для защиты от загрязнений). Направляющие SDS «рядом» предназначены для размещения тяжёлонагруженного полного выдвижения в компактных монтажных объёмах при сохранении стабильного контролируемого движения.

Ключевые функциональные характеристики

• Телескопическая линейная рельсовая сборка с механизмом шариковой клетки для направляющего движения с низким трением
• Расположение рельсов рядом (с одной стороны) для узких монтажных объёмов и повышенной жёсткости
• Профиль S-Beam оптимизирован для тяжёлых применений в условиях ограниченного пространства
• Закалённые стальные рельсы SDP; у промышленных вариантов часто цинковое покрытие
• Спроектированы для полного выдвижения поддерживаемого поддона, панели, контейнера или платформы за пределы монтажной структуры

Применения
Промышленные и коммерческие области, требующие тяжёлонагруженного полного выдвижения с одной стороны, когда ширина сборки ограничена, но критичны жёсткость и контролируемое движение (примеры: узкие машинные лотки, консольные платформы для оборудования, промышленные контейнеры и ящики).

Технические характеристики

• Название серии: SDS S-Beam (Side-by-Side)
• Механизм: катающиеся элементы в шариковой клетке (телескопическая шариковая направляющая)
• Материал рельса: закалённые стальные рельсы SDP (промышленные направляющие обычно имеют цинковое покрытие)
• Схема крепления: рядом / с одной стороны (два рельса плечом к плечу)
• Наблюдаемые номинальные ширины рельсов: 28 мм (SDS28S) и 43 мм (SDS43S)
• Доступные длины рельсов (указаны на сайте): 290 мм до 1 570 мм
• Максимальный ход (указано): до 1 520 мм
• Грузоподъёмность (указано): до 5 578 N
• Цель проектирования: тонкий профиль для узких компоновок при сохранении жёсткости и контролируемого выдвижения под нагрузкой
